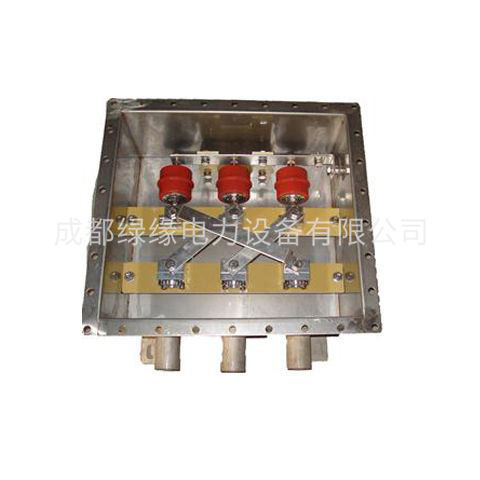

交叉互聯保護箱
一、產品概述
交叉互聯保護箱適用于高壓?jiǎn)涡倦娏﹄娎|的金屬護套的交叉互聯、限制護套和絕緣接頭段兩側沖擊過電壓的升高，控制金屬護套的感應電壓，減少或消除護層上的環形電流，提高電纜的輸送容量，防止電纜護層擊穿，確保電纜的安全運行。
二、產品特點
本產品箱體采用高強度不銹鋼板制成，機械強度高，密封性能好，且具有良好的阻燃性；其內部接線板采用紫銅排經鍍錫處理，導電性能良好；適用于35KV~220KV的線路上使用，具有優良的電壓——電流特性曲線，保護性能良好。
一、交叉互聯保護箱性能指標：
| 試驗項目 | 技術要求 |
| 直流耐壓試驗 | 25KV1min不閃爍，不擊穿 |
| 沖擊電壓試驗 | 峰值40KV正負極性各1次不閃爍，不擊穿 |
| 連接排與外殼間絕緣電阻試驗 | 不下于20MΩ |
| 連接排接觸電阻試驗 | 不大于20μΩ |
| 氣密性試驗 | 0.2MPa不滲漏 |
二、交叉互聯保護箱規格型號：
| 名稱 | 型號 | 外形尺寸 | 安裝孔位置尺寸 | 適用截面 mm2; | 備注 |
| 交叉互聯箱 | FCD | 500×340×200 | 360×300-φ;15 | 50-240 | 掛壁式 |
| 交叉互聯箱 | FCD-F | 500×600×200 | 360×300-φ15 | 50-240 | 埋地式 |
