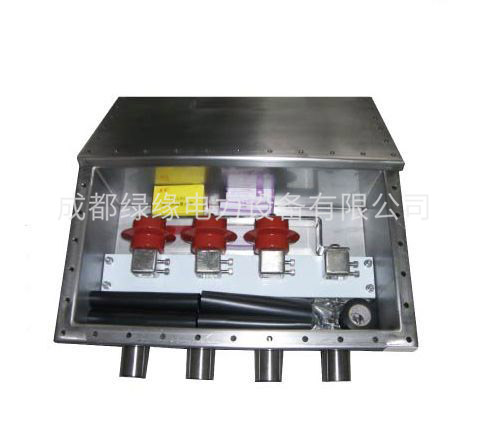

直接接地箱(掛壁式\埋地式)
一、產品概述
直接接地箱（掛壁式|\地埋式）用于三相110kv交聯聚錄乙烯絕緣電纜金屬保護層，直接接地使用，使電纜正常工作時金屬護層有效可靠接地。
二、產品特點
本產品箱體采用高強度不銹鋼板制成，機械強度高，密封性能好，且具有良好的阻燃性；其內部接線板采用紫銅排經鍍錫處理，導電性能良好；適用于35KV~220KV的線路上使用，具有優良的電壓——電流特性曲線，保護性能良好。
一、直接接地箱性能指標：
| 試驗項目 | 技術要求 |
| 直流耐壓試驗 | 25KV1min不閃爍，不擊穿 |
| 沖擊電壓試驗 | 峰值40KV正負極性各1次不閃爍不擊穿 |
| 連接排與外殼間絕緣電阻試驗 | 不小于20MΩ |
| 連接排接觸電阻試驗 | 不大于20μΩ |
| 氣密性試驗 | 0.2MPa不滲漏 |
二、直接接地箱規格型號：
| 名稱 | 型號 | 外形尺寸 長×寬×高 mm | 安裝孔位置尺寸 長×寬 mm | 適用截面 mm2; | 備注 |
| 接地箱 | ZJD | 500×340×150 | 360×300-φ15 | 50-240 | 掛壁式 |
| 接地箱 | DJD | 300×340×150 | 360×300-φ15 | 50-240 | 埋地式 |
