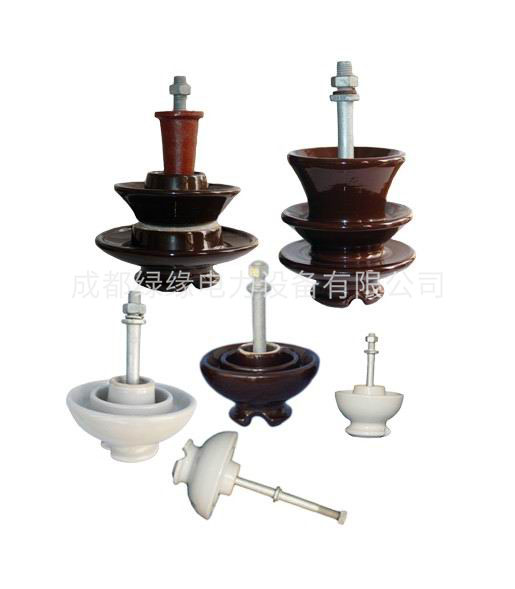

針式瓷絕緣子
產品介紹
高壓線路針式瓷絕緣子用于工頻電壓6～20kV高壓架空電力線路，用以絕緣和支持導線。絕緣子老型號按額定電壓分6、10、15、20kV四個品種，每種按鋼腳型式又分為鐵擔直腳和木擔直腳兩種規格；新型號額定電壓均為10kV，分普通型、加強絕緣1型、加強絕緣2型三種。
高壓線路針式瓷絕緣子由瓷件、鋼腳（或螺套）用不低于５２５號的硅酸鹽水泥、石英砂膠合劑膠裝而成，鋼腳膠入瓷件部分壓有深槽，以防鋼腳松動；鋼腳頂端與瓷件之間墊有彈性襯墊。瓷件表面一般上棕釉或白釉，鋼腳經熱鍍鋅處理。
針式瓷絕緣子參數及型號：
| 產品型號 | 額定電壓（kV） | 主要尺寸 | 公稱爬電距離 | 彎曲環負荷（kN） | 工頻電壓（kV） | 50%全波沖擊閃絡電壓（kV） | |||||
| H | D | H1 | H2 | D1 | 濕閃絡 | 擊穿 | |||||
| P-6T | 6 | 90 | 125 | 30 | 30 | M16 | 150 | -- | 28 | 65 | 70 |
| P-6M | 6 | 90 | 125 | 140 | 140 | M16 | 150 | -- | 28 | 65 | 70 |
| P-10T | 10 | 105 | 145 | 151 | 35 | M16 | 195 | 13.7 | 32 | 95 | 80 |
| P-10M | 10 | 105 | 145 | 151 | 140 | M16 | 195 | 13.7 | 32 | 95 | 80 |
| P-15T | 15 | 120 | 190 | 160 | 40 | M20 | 280 | 13.7 | 45 | 98 | 118 |
| P-15M | 15 | 120 | 190 | 160 | 140 | M20 | 280 | 13.7 | 45 | 98 | 118 |
| P-20T | 20 | 165 | 228 | 245 | 45 | M20 | 370 | 13.2 | 57 | 111 | 140 |
| P-20M | 20 | 165 | 228 | 245 | 180 | M20 | 370 | 13.2 | 57 | 111 | 140 |
| P-35T | 35 | 200 | 280 | 285 | 45 | M20 | 560 | 13.2 | 80 | 156 | 175 |
| P-35M | 35 | 200 | 280 | 285 | 210 | M20 | 560 | 13.2 | 80 | 156 | 175 |
