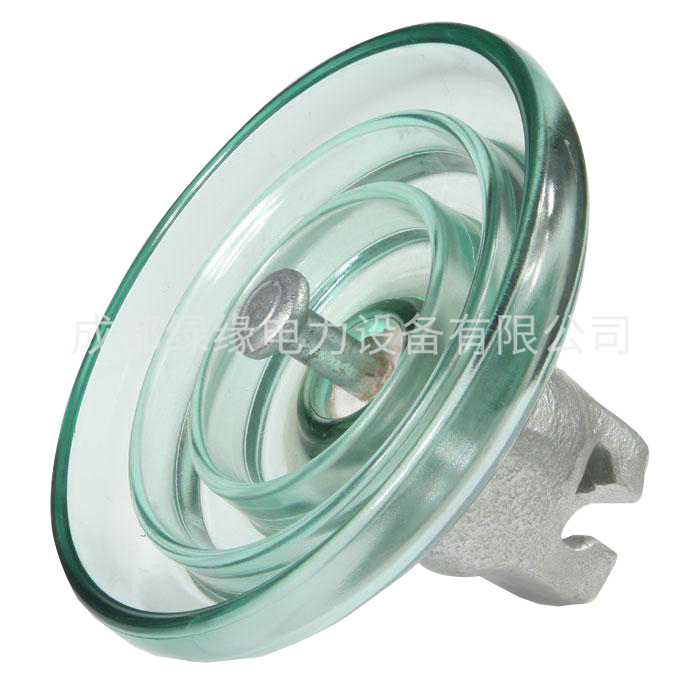

懸式玻璃絕緣子
一、產品介紹
懸式鋼化玻璃絕緣子產品用于高壓和超高壓交、直流輸電線路中絕緣和懸掛導線用。懸式玻璃絕緣子多用于電線桿，慢慢發展于高型高壓電線連接塔的一端掛了很多懸式的絕緣體,它是為了增加爬電距離的,通常由懸式玻璃或陶瓷制成,就叫絕緣子。
二、產品結構
懸式玻璃絕緣子由鐵帽、懸式鋼化玻璃件和鋼腳組成，并用水泥膠合劑膠合為一體。此產品全部采用國際*********的圓柱頭型結構，其特點是頭部尺寸小。重量輕，強度高和爬電距離大?？晒?jié)約金屬材料和降低線路造價。為滿足帶電作業的需要，在帽沿上采用國內傳統的結構形狀。
三、產品運行
零值自破、便于檢測
懸式鋼化玻璃絕緣子具有零值自破的特點。只要在地面或在直升機上觀測即可，無需登桿逐片檢測，降低了工人的勞動強度。
引進生產線的產品，年運行自破率為0.02—0.04%，可以節約線路的維護費用。耐電弧和耐振動性能好
在運行中玻璃絕緣子遭受雷電燒傷的新表面仍是光滑的玻璃體，并有鋼化內應力保護層，因此，它仍保持了足夠的絕緣件能和機械強度。
在500kv線路上多次發生導線履冰引起舞動的災害，受導線舞動后的玻璃絕緣子經測試，機電性能沒有衰減。
自潔性能好和不易老化
據電力部門普遍反映玻璃絕緣子不易積污和易于清掃，南方線路運行的玻璃絕緣子雨后沖洗得較干凈。
對典型地區線路上的玻璃絕緣子定期取樣測定運行后的機電性能，從積累上千個數據表明運行35年后的玻璃絕緣子的機電性能與出廠時的基本一致，未出現老化現象。
主容量大，成串電壓分布均勻，玻璃的介電常數7-8，使懸式鋼化玻璃絕緣子具有較大的主電容和成串的電壓分布均勻，有利于降低導線側和接地側附近絕緣子所承受的電壓，從而達到減少無線電干擾、降低電暈損耗和延長玻璃絕緣子的壽命的目的，運行實踐證明了這一點。
四、懸式鋼化玻璃絕緣子類型
標準型 耐污型 直流型 球面型 空氣動力型 地線型 電氣化鐵道接觸網用
懸式玻璃絕緣子型號參數：
| 型號規格 | 國內同類型產品產型號 | IEC標準絕緣子 | 最小機械破壞負荷KN | 結構高度mm | 公稱直徑mm | 公稱爬電距離mm | 連接標記w | 工頻濕耐受電壓5片/單片kv | 雷電全波沖擊干耐受電壓5片/單片kv | 工頻擊穿電壓kv | 絕緣子單片重量 |
| LXP2-70 | LXY2-70 | U70B/127 | 70 | 127 | 255 | 320 | 16 | 150/40 | 420/100V | 130 | 3.5 |
| LXP1-70 | LXY1-70 | U70B/146 | 70 | 146 | 255 | 320 | 16 | 150/40 | 420/100 | 130 | 3.6 |
| LXP3-70 | LXY3-70 | U70B/140 | 70 | 140 | 255 | 320 | 16 | 150/40 | 420/100 | 130 | 3.6 |
| LXWP4-70 | LXHY4-70 | U70BP/146 | 70 | 146 | 255 | 400 | 16 | 160/45 | 440/110 | 130 | 4.7 |
| LXWP5-70 | LXHY5-70 | U70BP/146 | 70 | 146 | 280 | 450 | 16 | 160/45 | 440/125 | 130 | 5.5 |
| LXWP6-70 | LXHY6-70 | U70BP/146 | 70 | 146 | 320 | 550 | 16 | 200/55 | 520/140 | 130 | 9.2 |
| LXP2-100 | LXY2-100 | U100B/127 | 100 | 127 | 255 | 320 | 16 | 150/40 | 420/100 | 130 | 4.0 |
| LXP-100 | LXY-100 | U100B/146 | 100 | 146 | 255 | 320 | 16 | 150/40 | 420/100 | 130 | 4.0 |
| LXWP3-100 | LXHY3-100 | U100B/146 | 100 | 146 | 260 | 400 | 16 | 160/45 | 440/110 | 130 | 5.2 |
| LXWP4-100 | LXHY4-100 | U100B/146 | 100 | 146 | 280 | 450 | 16 | 160/50 | 440/125 | 130 | 5.5 |
| LXWP6-100 | LXHY6-100 | U100B/146 | 100 | 146 | 320 | 550 | 16 | 220/55 | 520/140 | 130 | 9.2 |
| LXP2-120 | LXY2-120 | U100B/127 | 120 | 127 | 255 | 320 | 16 | 150/40 | 420/100 | 130 | 4.0 |
| LXP-120 | LXY-120 | U100B/146 | 120 | 146 | 255 | 320 | 16 | 150/40 | 420/100 | 130 | 4.2 |
| LXWP3-120 | LXHY3-120 | U100B/146 | 120 | 146 | 260 | 400 | 16 | 160/45 | 440/110 | 130 | 5.2 |
| LXWP4-120 | LXHY4-120 | U100B/146 | 120 | 146 | 280 | 450 | 16 | 160/50 | 440/125 | 130 | 5.5 |
| LXWP6-120 | LXHY6-120 | U100B/146 | 120 | 146 | 320 | 550 | 16 | 220/55 | 520/140 | 130 | 9.2 |
| LXP4-160 | LXY4-160 | U160B/146 | 160 | 146 | 280 | 400 | 20 | 180/45 | 450/110 | 130 | 6.1 |
