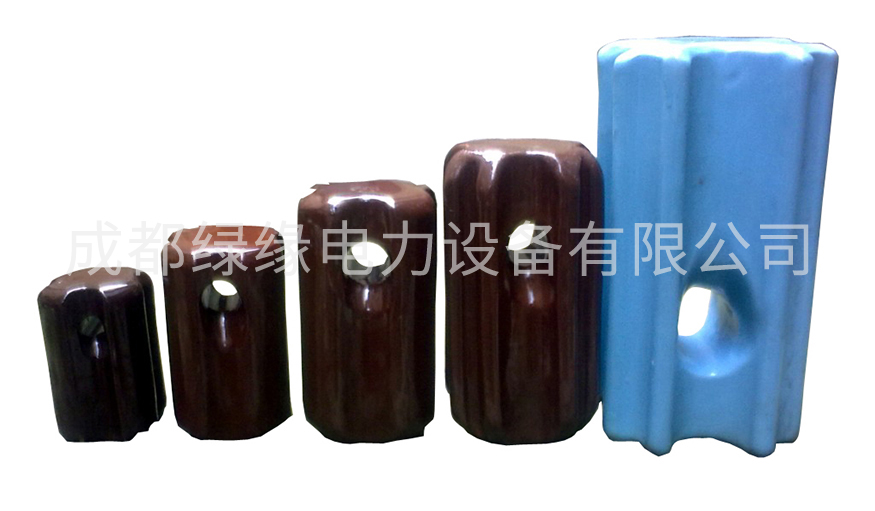

拉緊絕緣子
一、產品介紹
拉緊絕緣子主要用于架空電力線路用拉緊。機械破壞負荷40.5KN，用于工頻交流或直流架空電力線路中，電桿拉線或張緊導線和作絕緣用。其安裝使用地點的周圍環境溫度為-40℃~40℃，海拔不超過1000m。
二、產品用途
能廣泛適用于電站、工廠、礦山、鐵路信號設備和現代化高層建筑，特別是智能宇中的配電系統。
三、型號說明
J——架空電力線路用拉緊絕緣子；
“－”后數字為機械破壞負荷值，kN。
拉緊絕緣子主要用于架空電力線路用拉緊。機械破壞負荷40.5KN，用于工頻交流或直流架空電力線路中，電桿拉線或張緊導線和作絕緣用。其安裝使用地點的周圍環境溫度為-40℃~40℃，海拔不超過1000m。
二、產品用途
能廣泛適用于電站、工廠、礦山、鐵路信號設備和現代化高層建筑，特別是智能宇中的配電系統。
三、型號說明
J——架空電力線路用拉緊絕緣子；
“－”后數字為機械破壞負荷值，kN。
拉緊絕緣子型號參數：
| 產品 型號 | 圖 號 | 主要尺寸 mm | 機械破壞負荷 不小于 kN | 工頻電壓 不小于kV | 重量 kg | |||||||
| L | l | D | B | b | d | R | 干閃 | 濕閃 | ||||
| J-0.5 | 1 | 38 | — | 30 | — | 20 | — | 4 | 5 | 4 | 2 |
|
| J-1 | 1 | 50 | — | 38 | — | 26 | — | 6 | 10 | 5 | 2.5 |
|
| J-2 | 1 | 72 | — | 53 | — | 30 | — | 8 | 20 | 6 | 2.8 |
|
| J-4.5 | 2 | 90 | 42 | 64 | 58 | 45 | 14 | 10 | 45 | 20 | 10 | 0.52 |
| J-5.4 | 2 | 108 | 57 | 73 | 68 | 54 | 22 | 10 | 54 | 25 | 12 |
|
| J-7 | 3 | 146 | 73 | — | 73 | 44 | 22 | 13 | 70 | — | 15 |
|
| J-9 | 3 | 172 | 72 | — | 88 | 60 | 25 | 14 | 90 | 30 | 20 | 1.9 |
| J-16 | 3 | 216 | 90 | — | 115 | 67 | 38 | 22 | 160 | — | — |
|
