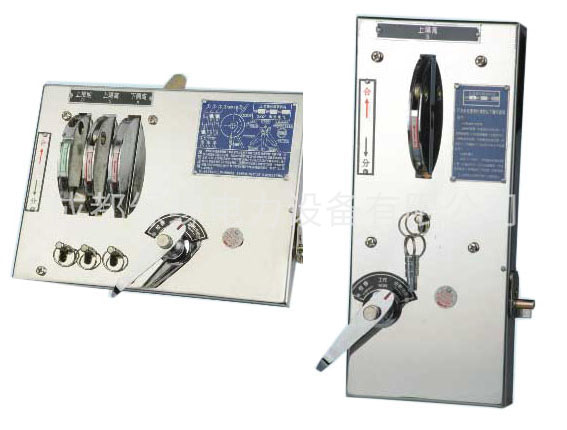

JSXGN-12系列機械閉鎖
一、產品概述
JSXGN操作聯鎖機構適用于XGN12，XGN1735，XGN6612、HXGN，GG1A箱型固定式金屬封閉開關設備中各種接線方案和結構形式，可操作各種隔離開關，接地開關和負荷開關，并能與斷路器、前后可以攻玉門鎖、電磁（程序）鎖、微機掛鎖及輔助開關聯鎖聯動，實現防誤保護系統。是一種較為先進、合理、操作簡便的操作機構。
二、使用環境條件
1.海拔高度：不超過100mm
2.周圍空氣溫度：上限+40℃，下限-10℃。
3.相對溫度：日平均不大于95％；月平均不大于90 ％。
4.污穢等級：Ⅱ級
5.地震烈度：不超過8度。
三、定貨須知
1、注明型號規格，數量（必要時提供機構的操作功能）。
2、備品配件的名稱、規格、數量。
3、特殊規格的功能內容，操作及方向。
4、機構的面板為2mm厚的鏡面不銹鋼板、表面零件為鍍銘處理。如有特殊要求是應注明。
一、主要型號、規格
| 型號規格 | 操作功能 | 備注 |
| JSXGN-12/DSX | 上接地、上隔離、下隔離 | Ⅲ |
| JSXGN-12/DS | 上接地、上隔離 | 左Ⅱ位 |
| JSXGN-12/SD | 上接地、下接地 | 右Ⅱ位 |
| JSXGN-12/SX | 上隔離、下隔離 | 右Ⅱ位 |
| JSXGN-12/S | 上隔離 | 中Ⅰ位 |
| JSXGN-12/X | 下隔離 | 中Ⅰ位 |
| JSXGN-12/DSD | 上接地、上隔離、下接地 | Ⅲ位 |
| JSXGN-12/DSXP | 上接地、上隔離 、下隔離、旁路隔離 | ?位 |
| JSXGN-12/DDSX | 上接地、下接地、上隔離、下隔離 | ?位 |
