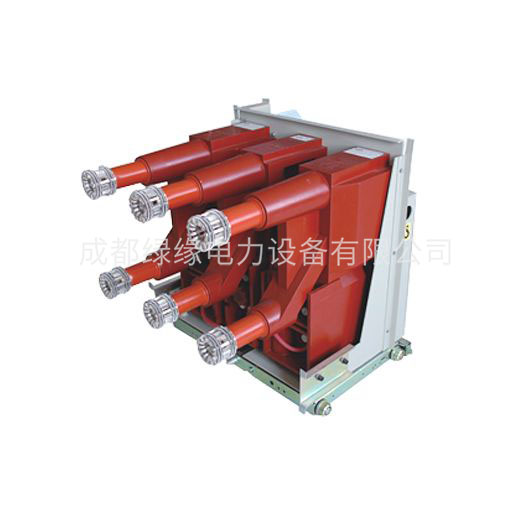

JLC-12計量手車
計量手車 本計量手車由一次接線延伸式電流互感器、熔斷器和電壓互感器組成。
1.2 本計量手車結構加高240mm，其裝配尺寸適用于800mm或1000mm柜寬的中置式手車柜，一次相間距210mm或275mm，上下動觸頭間距275mm，與VS1（或VD4）斷路器手車一致。
1.3 本計量手車有兩種結構方案
1.3.1 JGJCⅡ-12為2CT 2PT方案：其中2臺電流互感器LZZBJP-12，一臺是連體絕緣支柱與觸臂熔斷器支架；采用"V"形接法，電壓互感器與其保護熔斷器另裝為一體，熔斷器內置，不占用空間，安全可靠，容易更換。
1.3. 2 JGJCⅢ-12為2CT 2PT方案：其中3臺電流互感器LZZBJP-12；3臺電壓互感器JDZX10-10的（Ⅰ）、（Ⅱ）、（Ⅲ）型，采用"Y"形接法，該電壓互感器除具有1.3.1的優點外，還具有剩余電壓繞組，可供三項電壓對稱監護用。
1.4 計量手車內裝有電磁鎖，可以防止誤操作；手車底盤備有接地銅排。
1.5 計量手車內可配置S8、S9輔助開關，可按用戶要求提供三開兩閉、四開一閉、五常開等結構形式。
1.6 用戶有特殊要求，請與本廠聯系.
配套產品推薦：
|
LC-12計量手車型號：
| JLC-12/630A |
| JLC-12//1250A |
