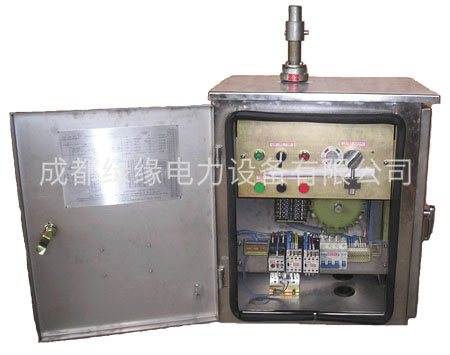

CJ系列電動操作機構
一、主要用途與適用范圍
CJ系列電動操作機構，屬戶外產品，供操作高壓隔離開關之用，可進行遠方控制，也可就地用電動控制或用搖把進行人才操作。
二、產品的工作條件和工作環境
環境溫度：-50C~+50C
海拔：不超過2000m
風速：不超過34m/s
覆冰厚度：不超過10mm
地震強度：不超過8度
空氣污穢程度：適用于IV、III級及以下污穢地區
無頻繁激烈震動，無易燃易爆和化學腐蝕物
陽光輻射強度：1000W/m2(晴天中午）
不適用于具有大量導電氣體、塵?；蜃阋越档推潆姎庑阅芗坝斜ㄎｋU(xiǎn)的場所
不適用于非水平安裝的場所
電源電壓變化范圍：額定電壓的85%~110%
三、產品結構特點
CJ系列機構采用電動機驅動渦輪桿減速裝置，帶動輸出軸工作，輸出軸采用縭直安裝，具有噪聲小的特點。
CJ系列機構中采用電氣分、合閘終點限位開關與機械限位裝置相配合的方式，使機構主軸限制在準確的位置。
CJ系列機構箱內設有遠、近可控開關，可實現就地電動分、合閘操作和遠方搖控操作，并可用搖把進行人力分、合閘操作。通過搖把的插入與拔出，自動實現與電動相互閉鎖。
CJ系列電動機構采用了先進、可靠、免維護的電子式電動機保護器，該保護器是根據隔離開關電動機構的運行特點設計的，采用電流檢測技術，無需外電源，對電動機運行中的對稱性故障（如過載，堵轉等）及非對稱性故障（如斷相、電流不平衡）有可靠保護功能。
CJ系列電動機構內正常裝有8常開、8常閉的輔助開關，由轉軸帶動輔助開關切換，在隔離開關在合閘位置時發出相應的信號CJ系列電動機構的電氣原理及內部結構相同，只有安裝背板有所區別，通過變換安裝背板，可實現CJ系列機構箱之間的互換和對老型號CJ2、CJ5、CJ6、CJ9操作機構的升級改造。
