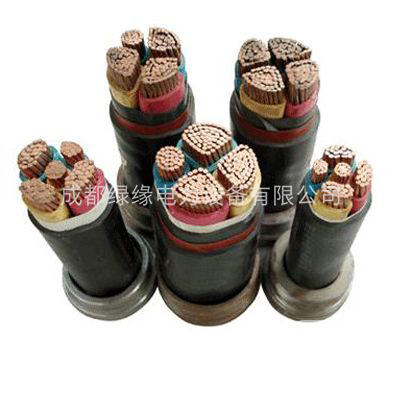

YJV-35 3×5——3×300 高壓電纜
一、產品概述
高壓交聯電纜產品具有傳輸容量大，工作溫度，不受落差的限制，安裝敷設方便等特點，廣泛應用于工礦企業(yè)和城市電網中。高壓交聯電纜主要用于電力、建筑、工礦、冶金、交通等部門的動力、照明輸配電系統，由于聚氯乙烯的電絕緣的性能的最好塑料，加上經過高分子交聯后成為熱固性材料，因此其電性能好，機械性能和耐熱性好。
二、使用特性
□、工頻額定電壓U0/U為10KV~26/35KV。
□、電纜導體的最高允許工作溫度：90℃。
□、短路時（最長時間不超過5s）電纜導體的最高溫度不超過2500℃。
□、電纜敷設時環(huán)境溫度應不低于0℃。
□、電纜彎曲半徑：三芯電纜不小于電纜外徑15倍；單芯電纜不小于電纜外徑20倍。
三、電纜額定電壓的選擇
電纜的額定電壓應適用于電纜系統的運行狀況，用U0/U(Um)。KV表示。
U0--電纜設計用的導體對地或金屬屏蔽之間的額定工頻電壓。
U--電纜設計用的導體間的額定工頻電壓。
Um--設備可承受的"最高系統電壓"的******值。
YJV-35 3×5-3×300 高壓電纜型號參數：
| 導體標稱截面 | 絕緣厚度 | 護套厚度 | 電纜近似外徑 | 電纜近似重量 | 20℃導體 | 電纜載流量 | 短路電流 | |||
| 直流電阻 | 在空氣中 | 直埋土壤中 | 導體 | 屏蔽層 | ||||||
| 銅帶 | 銅絲 | |||||||||
| mm2 | mm | mm | mm | kg/km | Ω/km | A | A | KA | KA | KA |
| 3×25 | 3.4 | 2.4 | 48 | 31.90 | 0.727 | 120 | 125 | 3.69 | 2.958 | -- |
| 3×35 | 3.4 | 2.5 | 50 | 3731 | 0.524 | 140 | 155 | 5.15 | 2.958 | -- |
| 3×50 | 3.4 | 2.6 | 53 | 4396 | 0.387 | 165 | 180 | 7.31 | 2.958 | -- |
| 3×70 | 3.4 | 2.7 | 57 | 5198 | 0.268 | 210 | 220 | 10.2 | 2.958 | -- |
| 3×95 | 3.4 | 2.9 | 62 | 6350 | 0.193 | 355 | 265 | 13.8 | 2.958 | -- |
| 3×120 | 3.4 | 3 | 65 | 7257 | 0.153 | 290 | 300 | 17.4 | 2.958 | -- |
| 3×150 | 3.4 | 3.1 | 69 | 8383 | 0.124 | 330 | 340 | 21.7 | 2.958 | -- |
| 3×185 | 3.4 | 3.2 | 75 | 9741 | 0.0991 | 375 | 380 | 26.7 | 2.958 | -- |
| 3×240 | 3.4 | 3.3 | 78 | 11854 | 0.0754 | 435 | 435 | 34.6 | 3.301 | -- |
| 3×300 | 3.4 | 3.4 | 84 | 14861 | 0.0601 | 495 | 485 | 43.1 | 3.301 | -- |
