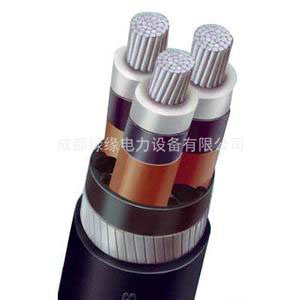

YJLV22-10 3×25——3×400 高壓電纜
一、產品介紹
交聯聚乙烯絕緣電力電纜不僅具有優異的電氣性能、機械性能、耐熱老化性能、耐環境應力和耐化學腐蝕的能力，而且具有結構簡單，使用方便，不受敷設落差限制，長期工作溫度高（90o），傳輸容量大等優點。
交聯聚乙烯絕緣電力電纜產品有阻燃、非阻燃、煤礦用全系列交聯聚乙烯絕緣電力電纜。
本產品按等效于國標GB12706、國際標準IEC60502、IEC60332、IEC60754和煤炭部MT818標準組織生產。
阻燃電纜包括A、B、C各類和低煙低鹵、低煙無鹵等全系列電纜。
二、適用范圍
本產品適用于工頻額定電壓3.6/kV-26/35kV辦理配電線路作配送電能之用。
三、使用特征
●工頻額定電壓Uo/U為3.6/6KV-26/35KV。
●電纜導體的允許長期最高工作溫度為90℃。
●短路時（最長持續時間不超過5s）電纜導體的最高溫度不超過250℃。
●電纜敷設時環境溫度應不低于0℃。
●電纜彎曲半徑：三芯電纜不小于電纜外徑15倍；單芯電纜不小于電纜外徑20倍。
電纜額定電壓的選擇
●電纜的額定電壓應適合于電纜系統的運行狀況，用Uo/U（Um）KV表示。
YJLV22-10 3×25-3×400 高壓電纜型號參數：
| 導體標稱截面 | 絕緣厚度 | 內護套厚度 | 鋼帶厚度 | 外護套厚度 | 電纜近似外徑 | 電纜近似重量 | 試驗電壓 | 電纜載流量（在空氣中） | ||
|
|
|
|
|
|
| CU | AL |
| CU | AL |
| 3*25 | 4.5 | 1.6 | 2*0.5 | 2.9 | 53 | 3500 | 3035 | 30.5 | 145 | 110 |
| 3*35 | 4.5 | 1.6 | 2*0.5 | 2.9 | 55 | 3980 | 3329 | 30.5 | 175 | 130 |
| 3*50 | 4.5 | 1.8 | 2*0.5 | 3.1 | 58 | 4679 | 3748 | 30.5 | 205 | 160 |
| 3*70 | 4.5 | 1.8 | 2*0.5 | 3.1 | 61 | 5410 | 4107 | 30.5 | 255 | 195 |
| 3*95 | 4.5 | 2.0 | 2*0.5 | 3.4 | 66 | 6567 | 4799 | 30.5 | 310 | 235 |
| 3*120 | 4.5 | 2.0 | 2*0.5 | 3.4 | 70 | 7541 | 5308 | 30.5 | 350 | 275 |
| 3*150 | 4.5 | 2.0 | 2*0.5 | 3.6 | 73 | 8674 | 5883 | 30.5 | 400 | 310 |
| 3*185 | 4.5 | 2.2 | 2*0.5 | 3.6 | 77 | 9991 | 6549 | 30.5 | 455 | 355 |
| 3*240 | 4.5 | 2.2 | 2*0.8 | 4 | 84 | 11887 | 8421 | 30.5 | 530 | 415 |
| 3*300 | 4.5 | 2.2 | 2*0.8 | 4 | 89 | 14974 | 9392 | 30.5 | 605 | 475 |
| 3*400 | 4.5 | 2.2 | 2*0.8 | 4.1 | 96 | 18230 | 10670 | 30.5 | 705 | |
