VV22電纜系列VV22-4
一、產(chǎn)品介紹
VV22電纜系列

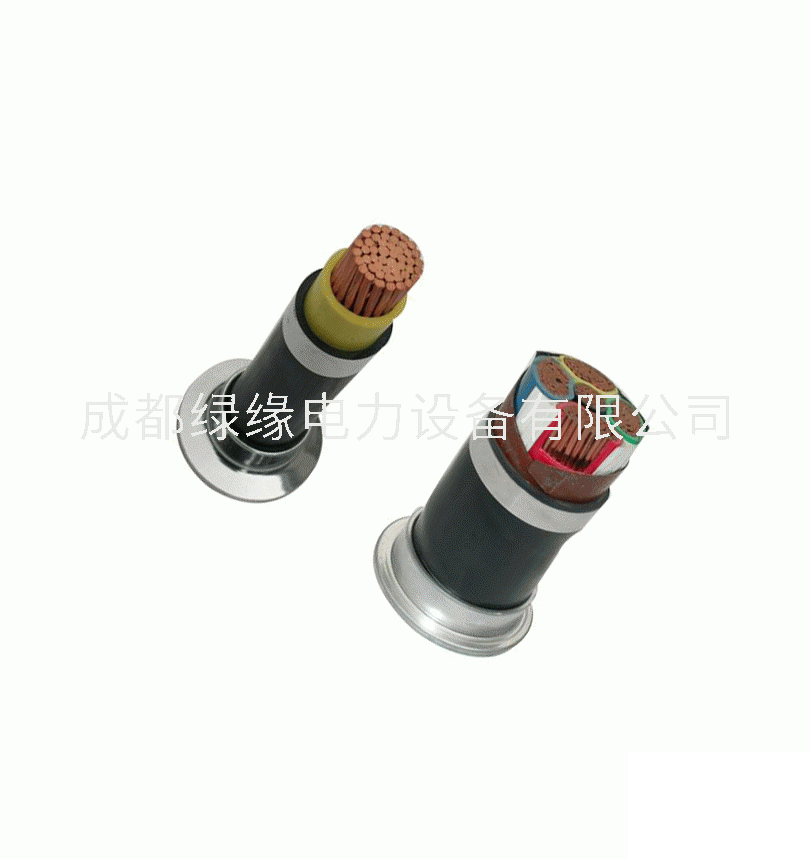

vv22-4 聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝電力電纜
第一個V:電纜絕緣材料聚氯乙烯
第二個V：電纜內護套護套材料聚氯乙烯
第一個2表示鍍鋅鋼帶鎧裝
第二個2表示電纜外護套為聚氯乙烯護套料
全程：聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝電力電纜
二、使用特性
電纜導體的最高長期允許工作溫度為90℃，短路時電纜的最高溫度250℃（最長持續(xù)時間不超過5S）；電纜最低工作溫度為-15℃。
?VV22電纜系列VV22-4技術參數(shù)：
| 芯數(shù)*標稱截面 mm2 | 導體結構mm | 絕緣mm | 火花試驗電壓kv | |||
| 根/直徑 | 扇形高度或直徑 | 標稱高度或直徑 | 標稱厚度 | 絕緣后扇形高或直徑 | ||
| 4*1.5 | 1/1.38 | 1.38 | 0.8 | 0.62 | 3.0 | 6 |
| 4*2.5 | 1/1.78 | 1.78 | 0.8 | 0.62 | 3.4 | 6 |
| 4*4 | 1/2.25 | 2.25 | 1.0 | 0.80 | 4.3 | 6 |
| 4*6 | 1/2.73 | 2.73 | 1.0 | 0.80 | 4.7 | 6 |
| 4*10 | 7/1.34 | 3.9 | 1.0 | 0.80 | 5.9 | 6 |
| 4*16 | 7/1.70 | 4.8 | 1.0 | 0.80 | 6.8 | 6 |
| 4*25 | 7/2.13 | 5.9 | 1.2 | 0.98 | 8.3 | 10 |
| 4*35 | 7/2.56 | 6.9 | 1.2 | 0.98 | 9.3 | 10 |
| 4*50 | 10/2.56 | 8.2 | 1.4 | 1.16 | 11.0 | 10 |
| 4*70 | 14/2.56 | 9.5 | 1.4 | 1.16 | 12.3 | 10 |
| 4*95 | 19/2.56 | 10.7 | 1.6 | 1.34 | 13.9 | 15 |
| 4*120 | 24/2.56 | 12.8 | 1.6 | 1.34 | 16.0 | 15 |
| 4*150 | 30/2.56 | 13.5 | 1.8 | 1.52 | 17.1 | 15 |
| 4*185 | 37/2.56 | 14.9 | 2.0 | 1.70 | 18.9 | 15 |
| 4*240 | 48/2.56 | 17.2 | 2.2 | 1.88 | 21.6 | 20 |
| 4*300 | 61/2.56 | 18.9 | 2.4 | 2.06 | 23.7 | 20 |
| 4*400 | 61/2.85 | 22.1 | 2.6 | 2.24 | 27.3 | 20 |
