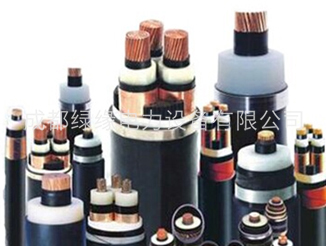

VLV22-5×聚氯乙烯絕緣聚氯乙烯護套電力電纜
一、產品簡介
VLV22銅(鋁)芯聚氯乙烯絕緣內鋼帶鎧裝聚氯乙烯護套電力電纜適用于直埋地下，電纜能承受機械外力作用，但不能受大的拉力
二、產品用途
適用于固定敷設在交流50HZ，額定電壓0.6/1千伏及以下輸配路線上
三、產品特點
電纜除具有可靠的電氣性能外，還具有較強的防止化學腐蝕性，耐酸，堿和有機溶劑，電纜不受敷設落差的限度，可在任何落差甚至垂直的場合敷設。
工作溫度：0℃~ +70℃
(1)成品電纜在室溫下，能經受交流50HZ，3.5KV電壓試驗5min不擊穿。
(2)電纜長期答應工作最高溫度不超過70℃，敷設時溫度應不低0℃，彎曲半徑應不
小于電纜外徑10倍。
(3)成品電纜導電線芯的直流50HZ，換算到標稱截面1mm2，長度為1m和溫度+20℃時，銅芯應不大于0.0184，鋁芯應不大于0.031Ω。
?VLV22-5×聚氯乙烯絕緣聚氯乙烯護套電力電纜產品參數：
| 導體標稱直徑 | 絕緣厚度 | 鋼帶厚度 | 護套厚度 | 電纜近似外徑 | 電纜近似重量 | 20℃導體電阻 | 試驗電壓 | ||
| 20℃≤（Ω/km） | |||||||||
| 銅 | 鋁 | 銅 | 鋁 | ||||||
| mm2 | mm | mm | mm | mm | kg/km | kg/km | Ω/km | Ω/km | KV/min |
| 5×2.5 | 0.8 | 2×0.2 | 1.8 | 17.3 | 488 | 409 | 7.41 | 12.1 | 3.5 |
| 5×4 | 1 | 2×0.2 | 1.8 | 19.7 | 644 | 518 | 4.61 | 7.41 | 3.5 |
| 5×6 | 1 | 2×0.2 | 1.8 | 21.3 | 790 | 605 | 3.08 | 4.61 | 3.5 |
| 5×10 | 1 | 2×0.2 | 1.8 | 24.6 | 1110 | 779 | 1.83 | 3.02 | 3.5 |
| 5×16 | 1 | 2×0.2 | 1.8 | 27.4 | 1485 | 970 | 1.15 | 1.91 | 3.5 |
| 5×25 | 1.2 | 2×0.5 | 1.8 | 33.3 | 2339 | 1525 | 0.727 | 1.2 | 3.5 |
| 5×35 | 1.2 | 2×0.5 | 2.0 | 36.6 | 2953 | 1822 | 0.524 | 0.868 | 3.5 |
| 5×50 | 1.4 | 2×0.5 | 2.2 | 41.6 | 3975 | 2392 | 0.387 | 0.641 | 3.5 |
| 5×70 | 1.4 | 2×0.5 | 2.3 | 45.5 | 5125 | 2909 | 0.268 | 0.443 | 3.5 |
| 5×95 | 1.6 | 2×0.5 | 2.5 | 52.1 | 6789 | 3790 | 0.193 | 0.32 | 3.5 |
| 5×120 | 1.6 | 2×0.5 | 2.6 | 57.3 | 8217 | 4418 | 0.153 | 0.253 | 3.5 |
| 5×150 | 1.8 | 2×0.5 | 2.8 | 63.1 | 10030 | 5280 | 0.124 | 0.206 | 3.5 |
| 5×185 | 2 | 2×0.5 | 3.0 | 69.9 | 12275 | 6418 | 0.0991 | 0.164 | 3.5 |
| 5×240 | 2.2 | 2×0.5 | 3.2 | 77.1 | 15077 | 7343 | 0.0754 | 0.125 | 3.5 |
| 5×300 | 2.4 | 2×0.5 | 3.2 | 86.5 | 18214 | 8764 | 0.0601 | 0.1 | 3.5 |
| 5×400 | 2.4 | 2×0.5 | 3.5 | 92.2 | 22864 | 10264 | 0.047 | 0.0778 | 3.5 |
