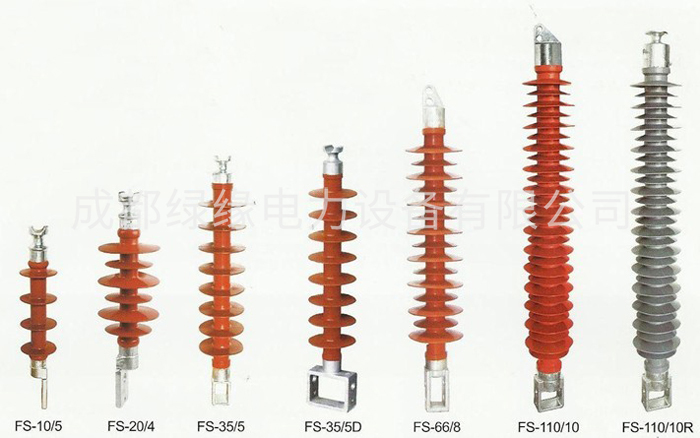

FS型復合橫擔絕緣子
一、產品介紹
FS型復合橫擔絕緣子能有效地利用狹窄的走廊開壓送電，適用于城網技術改造，能降低桿塔高度，可節約大量的人力、物力和財力，由于其彎曲強度高，可防止瓷橫擔容易出現的級連斷裂事故，是瓷橫擔所無法替代的產品；體積小，重量輕，防震、抗沖擊能力強、不需人工清掃，為安全運行提供保障。
二、使用條件
環境溫度：不高于+40℃，不低于-40℃；
海拔高度：不超過1000m；（1000m以上可按
電源頻率：不大于100Hz；
機械負荷：不大于每種產品的額定值。
FS型復合橫擔絕緣子參數及型號：
| 規格型號 | 額定電壓KV | 額定彎曲負荷KN | 結構高度H（mm） | 最小電弧距離h（mm） | 最小公稱爬電距離h（mm） | 雷電全波沖擊耐受電壓KV | 工頻濕耐受電壓1mi kV | 安裝尺寸 | 安裝結構高度 | 安裝方式 | ||
| 安裝孔 | 穩定孔 | 孔中心距 | ||||||||||
| FS-10/2.5 | 10 | 2.5 | 350 | 200 | 530 | 95 | 60 | Φ18 | Φ8 | 40 | 11 | 板形 |
| FS-10/5 | 10 | 5 | 480 | 320 | 440 | 150 | 60 | Φ20 | Φ8 | 40 | 30 | 板形 |
| FS-10/5 | 10 | 5 | 480 | 320 | 440 | 150 | 60 | Φ20 | Φ8 | 40 | 45 | 框形 |
| FS-12/5 | 12 | 5 | 425 | 285 | 470 | 150 | 60 | Φ18 | Φ10 | 40 | 48 | 框形 |
| FS-20/5 | 20 | 5 | 475 | 328 | 860 | 170 | 70 | Φ22 | Φ11 | 40 | 70 | 框形 |
| FS-20/8 | 20 | 8 | 475 | 328 | 860 | 170 | 70 | Φ22 | Φ11 | 40 | 70 | 框形 |
| FS-35/5 | 35 | 5 | 584 | 455 | 1280 | 230 | 95 | Φ22 | Φ11 | 40 | 53 | 小框 |
| FS-35/5 | 35 | 5 | 595 | 455 | 1280 | 230 | 95 | Φ22 | Φ11 | 40 | 130 | 大框 |
| FS-35/10 | 35 | 10 | 605 | 440 | 1380 | 230 | 95 | Φ22 | Φ11 | 40 | 68 | 小框 |
| FS-66/5 | 66 | 5 | 830 | 664 | 2110 | 410 | 185 | Φ22 | Φ11 | 40 | 68 | 框形 |
| FS-66/5 | 66 | 5 | 845 | 664 | 2110 | 410 | 185 | Φ22 | Φ11 | 40 | 30 | 板形 |
| FS-66/5 | 66 | 5 | 815 | 664 | 2110 | 410 | 185 | Φ22 | Φ11 | 40 | 140 | 小框 |
| FS-110/8 | 110 | 8 | 1220 | 1050 | 3150 | 550 | 230 | Φ22 | Φ25 | 52 | 90 | 框形 |
| FS-110/8 | 110 | 8 | 1270 | 1050 | 3150 | 550 | 230 | Φ22 | Φ22 | 52 | 40 | 板形 |
| FS-110/10 | 110 | 10 | 1270 | 1050 | 3150 | 550 | 230 | Φ22 | &Φ25 | 52 | 100 | 框形 |
| XF(FS)-110/6 | 110 | 6 | 1160 | 1000 | 3200 | 550 | 230 | Φ22 | Φ22 | 40 | 68 | 框形 |
| XF(FS)-110/8 | 110 | 8 | 1270 | 1050 | 3150 | 550 | 230 | Φ22 | Φ22 | 52 | 40 | 板形 |
| FS-220/6 | 220 | 6 | 2250 | 2000 | 6400 | 1050 | 395 | Φ22 | Φ22 | 52 | 40 | 板形 |
| FS-220/8 | 220 | 8 | 2150 | 2000 | 6400 | 1050 | 395 | 20 | 195 | / | 圓形 | |
