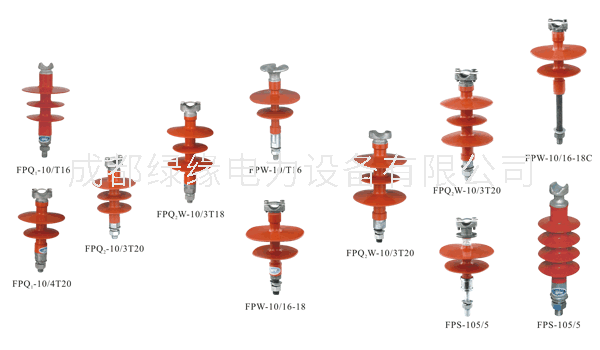

FPQ3型 FPQ4型復合針式絕緣子
一、產品介紹
FPQ3型 FPQ4型復合針式絕緣子適用于高壓線路設施，具有良好的憎水性，抗老化性，耐漏電蝕損性，具有很高的抗張強度和抗彎強度，其機械強度高，抗沖擊性能，防震和防脆性能好，重量輕，安裝方便，其頂部和底部安裝尺寸與相應的瓷針式安裝尺寸相同，可以互換使用。
二、產品特性
1、環境溫度 -40°C~+40°C
2、交流電源頻率不超過 100HZ
3、地震強度不超過 八級
4、海拔高度不超過 1500米
5、******風速不超過 35m/s
FPQ3型 FPQ4型復合針式絕緣子參數及型號：
| 規格型號 | 額定電壓kV | 額定彎曲負荷KN | 鋼腳螺紋直徑X長度 | 線夾范圍 | 結構高度H（mm） | 最小電弧距離h（mm） | 最小公稱爬電距離h（mm） | 雷電全波沖擊耐受電壓（峰值kV不小于 | 工頻濕耐受電壓1mi kV | 對應其他不同型號說明 |
| FPQ4-1/3T16 | 1～3 | 3 | 16×40 | φ10～φ24 | 155 | 85 | 180 | 45 | 18 |
|
| FPQ3-10/4T16 | 6～10 | 4 | 16×40 | φ16～φ30 | 210 | 130 | 320 | 95 | 42 |
|
| FPQ3-10/5T18 | 6～10 | 5 | 18×40 | φ16～φ30 | 210 | 130 | 320 | 95 | 42 |
|
| FPQ3-10/6T20 | 6～10 | 6 | 20×40 | φ16～φ30 | 210 | 130 | 320 | 95 | 42 |
|
| FPQ4-10/3T16 | 10～15 | 3 | 16×40 | φ16～φ30 | 245 | 170 | 460 | 105 | 50 | FPW-10/3 |
| FPQ4-10/4T18 | 10～15 | 4 | 18×40 | φ16～φ30 | 245 | 170 | 460 | 105 | 50 | FPW-10/3 |
| FPQ4-10/5T20 | 10～15 | 5 | 20×40 | φ16～φ30 | 245 | 170 | 460 | 105 | 50 | FPW-10/3 |
| FPQG4-10/3T20 | 10～15 | 3 | 20×40 | φ16～φ30 | 330 | 260 | 700 | 105 | 50 |
|
| FPQ4-20/5T20 | 20 | 5 | 20×40 | φ36以下導線 | 300 | 215 | 600 | 150 | 62 |
|
| FPQ3-20/12.5T22 | 20 | 12.5 | 22×45 | φ36以下導線 | 325 | 230 | 650 | 150 | 60 |
|
| FPQ4-20/12.5T22 | 20 | 12.5 | 20×45 | φ36以下導線 | 370 | 275 | 775 | 170 | 70 |
|
| FPQ3-35/3T20 | 35 | 3 | 22×45 | φ16～φ30 | 400 | 320 | 835 | 210 | 90 |
|
| FPQ3-35/6T22 | 35 | 6 | 22×45 | φ36以下導線 | 450 | 370 | 1015 | 230 | 95 |
|
| FPQ4-35/6T22 | 35 | 6 | 22×45 | φ36以下導線 | 480 | 370 | 1260 | 230 | 95 |
|
