JDZ-3Q JDZ-6Q JDZ-10Q系列電壓互感器
一、產品概述
JDZ-3Q JDZ-6Q JDZ-10Q系列電壓互感器是戶內環氧樹脂澆注式支柱式全工況型產品，在額定頻率為50HZ，額定電壓為3KV以下的電力系統中作繼電保護或電能測量用。
二、結構特點
JDZ-3Q JDZ-6Q JDZ-10Q系列電壓互感器產品為全封閉結構，采用戶內環氧樹脂真空澆注而成，具有耐電弧、耐紫外線、耐老化等特點。外形采用防雨傘群，表面爬電距離大，二次出現端子加有金屬保護罩密封，防雨、防塵、耐腐蝕，是老式油浸產品的理想替代品。
三、工作條件
1、環境溫度：最高溫度45℃，平均溫度不超過30℃，最低溫度：-45℃。
2、海拔高度不超過1000M（超過請著明）
3、接地方式：中性點非有效接地系統
4、大氣條件：無嚴重污染
四、技術參數
1、額定絕緣水平：3.6/23/40KV
2、負荷的功率因數：cosφ=0.8（滯后）
3、表面爬電距離：大于530MM
4、產品標準：GB1208-2006《電磁式電壓互感器》

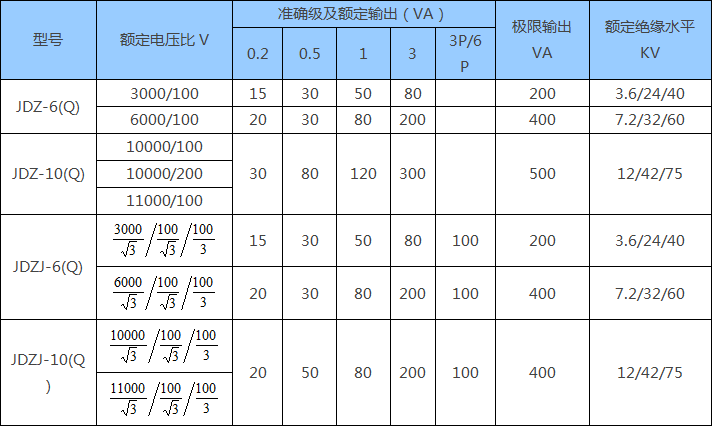

JDZ-3Q JDZ-6Q JDZ-10Q系列電壓互感器外形及參數：
