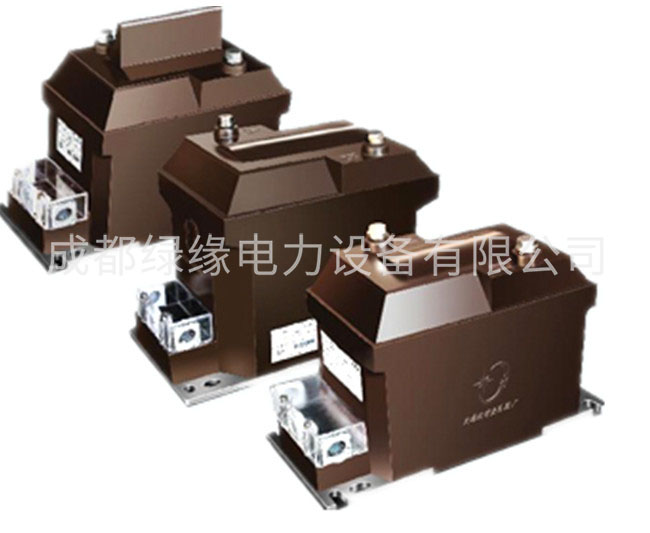

JDZ18-10 JDZX18-10電壓互感器
一、產品概述
JDZ18-10R1電壓互感器為單相戶內用全封閉型環(huán)氧樹脂澆注產品，供額定頻率為50Hz或60Hz，設備最高電壓12kV及以下交流系統(tǒng)中做電壓、電能測量及繼電保護用。帶熔斷器保護，及剩余電壓繞組。
二、技術參數
JDZ18-3 6 10A
JDZ18-3 6 10AQ
JDZX18-3 6 10AG
JDZ18-3 6 10B1（2）
JDZX18-3 6 10B1（2）G系列全封閉戶內單相電壓互感器
JDZ18-10 JDZX18-10電壓互感器技術參數表：
| 型號 | 額定電壓比 | 準確級及準確級組合額定二次輸出 | 極限輸出 | 額定絕緣水平 | 表面爬電距離 | 一次熔斷器 | 重量 | 備注 |
| JDZ18-3A JDZ18-3AQ | 3000/100 | 0.2—15 0.5—30 1—60 3--150 | 400 | 3.6/23/40 | 210 | 0.5 | 23 | 同RZL |
| JDZ18-6A JDZ18-6AQ | 6000/100 | 7.2/32/60 | ||||||
| JDZ18-10A JDZ18-10AQ | 10000/10 | 12/42/75 | 0.2 | |||||
| 10000/220 | ||||||||
| 10000/100/100 | 0.2/0.2—10/10 0.2/0.5—10/10 0.5/0.5—20/20 | 200/200 | ||||||
| 10000/100/220 | 0.2/3-15/50 0.5/3-30/50 | 200/350 | ||||||
| JDZX18-3AG | 3000/√3；100/√3；100/√;3 | 0.2/6P(3P)-15/50 0.5/6P(3P)-30/50 1/6P(3P)-60/50 3/6P(3P)-150/50 | 20 | 3.6/23/40 | 0.5 | - | ||
| JDZX18-6AG | 6000/√;3；100/√3；100/√3 | 7.2/32/60 | ||||||
| JDZX18-10AG | 10000/√3；100/√3；100/√3 | 12/42/75 | 0.2 | |||||
| JDZ18-3B1 JDZ18-3B2 | 3000/100 | 0.2—25 0.5—50 1—90 3--200 | 600 | 3.6/23/40 | 280 | 0.5 | 32 | 同RZL |
| JDZ18-6B1 JDZ18-6B2 | 6000/100 | 7.2/32/60 | ||||||
| JDZ18-10B1 JDZ18-10B2 | 10000/100 | 12/42/75 | 0.2 | |||||
| 10000/100/100 | 0.2/0.2-15/15 0.2/0.5-15/20 0.5/0.5-30/30 | 300/300 | ||||||
| 10000/100/220 | 0.2/3-25/200 0.5/3-50/200 | 300/400 | ||||||
| JDZX18-3B1G JDZX18-3B2G | 3000//√3；100/√3；100/√3 | 0.2/6P(3P)-15/50 0.5/6P(3P)-30/50 1/6P(3P)-60/50 3/6P(3P)-150/50 | 400 | 3.6/23/40 | 0.5 | -- | ||
| JDZX18-6B1G JDZX18-6B2G | 6000/√3；100/√3；100/√3 | 7.2/32/60 | ||||||
| JDZX18-10B1G JDZX18-10B2G | 10000/√3；100/√3；100/√3 | 12/42/75 | 0.2 | |||||
| 3000/√3；100/√3；100/√3；100/√3 | 0.2/0.2/6P(3P)-10/10/50 0.2/0.56P(3P)-10/10/50 0.50.56P(3P)-10/10/50 | 200/200 |
