一、產品概述

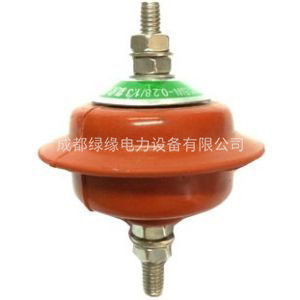

HY2.5WD-1.3/3.6 HY2.5WD-2.6/7.2低壓型避雷器一般用于低壓配電柜開關柜及控制柜中,保護柜中的電器設備免受過電壓的危害。
二、產品特點
1.體積小、重量輕,耐碰撞、運輸無碰損失,安裝靈活,特別適合在開關柜內使用;
2.特殊結構,整體模壓成型,無氣隙、密封性能好,防潮防爆;
3.爬電距離大,增水性好,耐污能力強,性能穩定,減少運行維護;
4.獨特配方氧化鋅電阻片,高容量,低泄露;
5.實配直流參考電壓、方波通流容量和大電流耐受能力都高于國家標準。
三、使用環境
(1)、環境溫度為-40℃~+40℃;
(2)、海拔高度不超過 2000m;
(3)、電源頻率為 48Hz~62Hz;
(4)、******風速不超過 35m/s;
(5)、地震裂度7度及以下地區。
(6)、長期施加的電壓不超過其最高持續運行電壓。
四、技術標準
產品生產執行的標準為GB11032-2000(eqv IEC60099-4:1991)《交流無間隙金屬氧化物避雷器》、JB/T8952-2005《交流系統用復合外套無間隙金屬氧化物避雷器》。
HY2.5WD-1.3/3.6 HY2.5WD-2.6/7.2低壓型避雷器參數表:
避雷器型號 | 系統額定電壓 | 避雷器額定電壓 | 持續運行電壓 | 直流參考電壓(U1mA) | 陂波沖擊電流下殘壓 | 雷電沖擊電流下殘壓 | 操作沖擊電流下殘壓 | 方波流通容量(2ms) | 大電流沖擊耐受 |
kV(r.m.s) | ≮kV | ≯kV | A | kA | |||||
HY1.5W-0.28/1.3 | 0.22 | 0.28 | 0.24 | 0.6 | - | 1.3 | - | 75 | 25 |
HY1.5W-0.5/2.6 | 0.38 | 0.5 | 0.42 | 1.2 | - | 2.6 | - | 75 | 25 |
HY2.5WD-1.3/3.6 | 0.66* | 1.3 | 0.95 | 1.8 | - | 3.6 | - | 200 | 40 |
HY2.5WD-2.6/7.2 | 1.14* | 2.6 | 1.9 | 3.6 | - | 7.2 | - | 200 | 40 |
