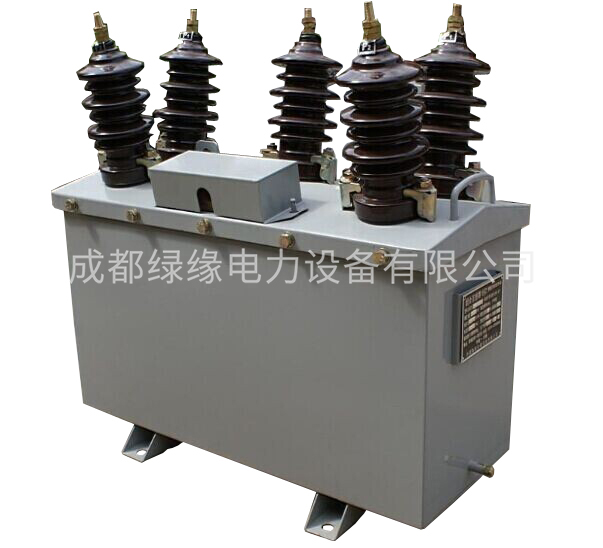

JLSZW-10高壓不銹鋼外殼油浸式計量箱 二元件
一、產品介紹
JLSZW-10高壓不銹鋼外殼油浸式計量箱由戶外干式組合互感器由電壓、電流互感器組合而成。產品供交流50Hz，額定電壓10kV以下三相線路中，供電壓、電流和電能測量及繼電器保護用。
適用于城網，農網戶外變電站，也可用于工業(yè)企業(yè)各種變壓器配電所等。組合互感器配上有功、無功電度表稱為高壓電力計量箱。本產品可取代油浸式組合互感器（計量箱）。
一、型號參數
| 產品型號 | 額定電流比（V） | 準確及額定輸出（VA） COSφ=0.8 | 一秒熱穩(wěn)定電流（kA） | 動穩(wěn)定電流（kA） | |||
| 0.2S | 0.5S | 0.2 | 0.5 | ||||
| JLSZW-10
| 5-15/5 | 10 | 10 | 10 | 15 | 120I 1n | 300I 1n |
| 20-75/5 | 220I 1n | 550I 1n | |||||
| 100-200/5 | 34 | 85 | |||||
| 300-600/5 | 65 | 163 | |||||
| 額定電壓比（V） | 準確級及額定輸出（VA） COSφ=0.8 | 極限輸出（VA） | |||||
| 0.2 | 0.5 | 1 | |||||
| 6000/1001000/100 | 20 | 30 | 50 | 300 | |||
型號表
| JLSZW-10 5/5 |
| JLSZW-10 10/5 |
| JLSZW-10 15/5 |
| JLSZW-10 20/5 |
| JLSZW-10 30/5 |
| JLSZW-10 40/5 |
| JLSZW-10 50/5 |
| JLSZW-10 75/5 |
| JLSZW-10 100/5 |
| JLSZW-10 150/5 |
| JLSZW-10 200/5 |
| JLSZW-10 250/5 |
| JLSZW-10 300/5 |
| JLSZW-10 400/5 |
| JLSZW-10 500/5 |
| JLSZW-10 600/5 |
