LXQ系列一次消諧器
一、產品介紹
LXQ消諧器6-35KV電壓互感器中性點用非線性電阻消諧阻尼器（簡稱消諧器），是安裝在6-35KV電壓互感器（簡稱壓變或PT）一次繞阻PY 結線中性點與地之間的一種非線性電阻消諧阻尼器件。

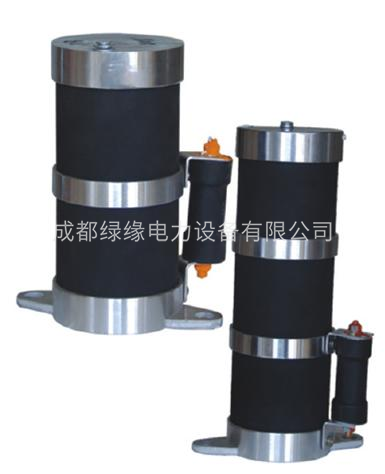

消諧器的外型分為兩種：一種是按傳統外形設計的長方形的消諧器；一種是第三次改型設 計的、電阻器外表裸露的、無須絕緣外套保護的、圓柱外形的消諧器。兩者只是外形不同，電器性能完全相同。
LXQ系列6~35KV消諧器的直流電氣特性與傳統的LXQ型消諧器相近，但結構設計從提高消諧器的熱容量出發，進行了較大的改進。消諧器采用電氣性能優異、超細顆粒的SiC 為基材；經高溫氫氣爐燒結而成。裸露的電阻器表面結構經特殊處理，電阻體之間用銅材或壓鑄鋁連接，能經受日曬雨淋，可直接用
二、特點
LXQ系列6~35kV消諧器用于中性點不接地系統，阻尼由電壓互感器引起的鐵磁諧振，限制系統在一相接地或弧光接地時流過互感器高壓繞阻的過電流，保護電壓互感器免于燒壞，保護系統安全運行。DR-LXQ和DR-RXQ外形一致，接線方法相同。
采用電氣性能優異、超細顆粒的SiC為基材;經大噸位的壓機壓制成高密度的、圓餅狀的坯體;在還原氣氛下;經上千度的高溫?zé)Y(jié)而成。裸露的電阻器表面結構經特殊處理，能經受日曬雨淋，可直接用于戶內外。它的體積小、重量輕、散熱快、強度高、便于安裝，很受用戶青睞。
三、使用環境
1．適用于戶內及戶外;
2．環境溫度-40℃~+40℃;
3．系統頻率：48~62Hz
4．海拔高度不大于2000m
5．大氣中無嚴重污穢及浸蝕性介質的場所;
6．串接于交流6~35kV非有效接地系統PT一次繞阻中性點與地之間，在一個系統中接有多臺電壓互感器時，應在每臺互感器的三相高壓繞阻中性點裝一臺消諧器，才能有效地限制弧光接地過電壓和消除鐵磁諧振。
四、注意事項
用戶需知：1、消諧器在運輸、儲存、開箱和安裝時，應直立放置，不得傾斜，躺臥和受沖擊、碰撞。安裝使用前，應放在清潔干燥的房間內，不要受腐蝕性氣體或液體浸蝕。
2、消諧器在投入運行前或運行1-2年后，應做預防試驗，其項目為 ：測量每臺消諧器的直流殘壓，所加電壓脈動系數不大于1.5%，其值應符合表中規定。
3、在日常運行中，由于單項接地或負載不對稱等其它原因造成三項電壓不對稱，這時消諧器上有一定電壓，運行人員勿直接接觸。
4、用戶不得隨意拆開產品。
一、LXQ系列6~35kV消諧器主要性能參數表
|
型號 |
直流特性KV/mA |
非線性系數 |
熱容量250Ma/min |
|
|
LXQ系列6~35KV |
通用型 |
1.4~1.65/15 |
0.4.~0.45 |
通過 |
|
弱絕緣型 |
1.38~1.45/15 |
0.40~1.45 |
通過 |
|
|
高原型 |
1.48~1.52/15 |
0.40~0.45 |
通過 |
|
|
超小型 |
1.45~1.65/15 |
0.40~0.45 |
通過 |
|
|
LXQ系列6~35KV |
通用型 A |
4.0~4.2/42 |
0.40~0.45 |
通過 |
|
通用型 B |
≥2.80~2.85/50 |
0.30~0.40 |
通過 |
|
|
弱絕緣型 |
2.60~2.70/50 |
0.35~0.45 |
通過 |
|
|
高壓型 |
1.90~2.10/15 |
0.35~0.45 |
通過 |
|
LXQ系列6~35kv消諧器主要參數表
|
消諧器型號 |
系統電壓（KV） |
直流15mA殘壓（KV） |
熱容量 |
高度 |
備注 |
|
|
50Hz250mA,10分鐘 |
50Hz20mA,2小時 |
|||||
|
LXQ，RXQ-6 |
6 |
1.45-1.72 |
正常 |
162 |
6KV電壓互感器 |
|
|
LXQ，RXQ-10 |
10 |
1.45-1.72 |
正常 |
162 |
10KV電壓互感器 |
|
|
LXQ，RXQ-35 |
35 |
2.20-2.65 |
正常 |
228 |
35KV電壓互感器 |
|
