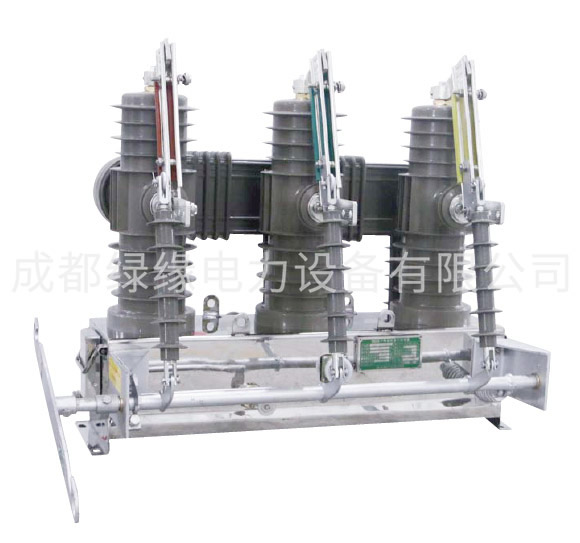

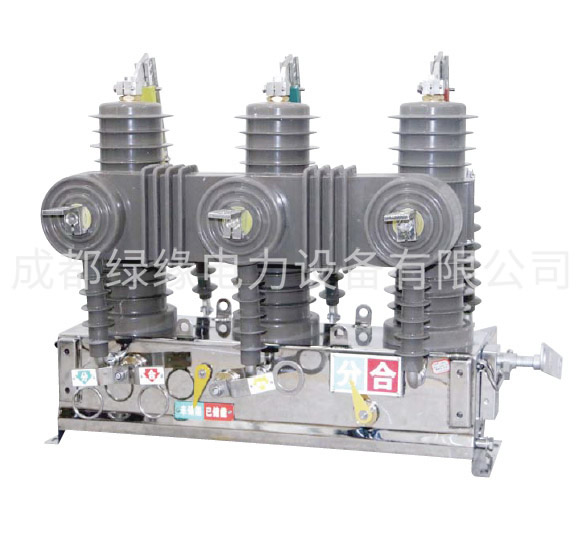

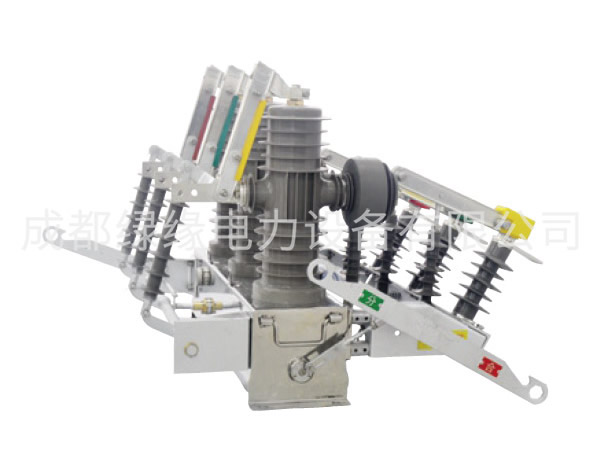

ZW43-12系列戶外高壓交流智能真空斷路器
產品概述

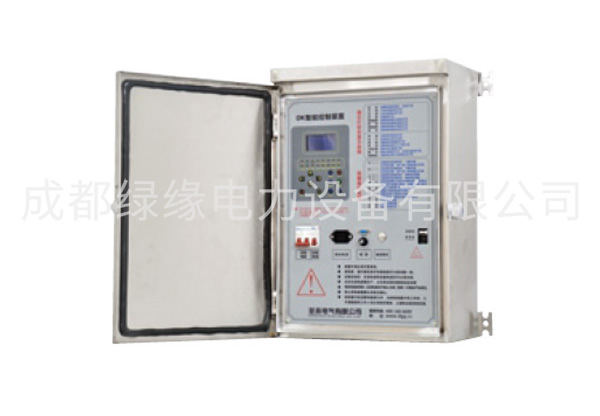

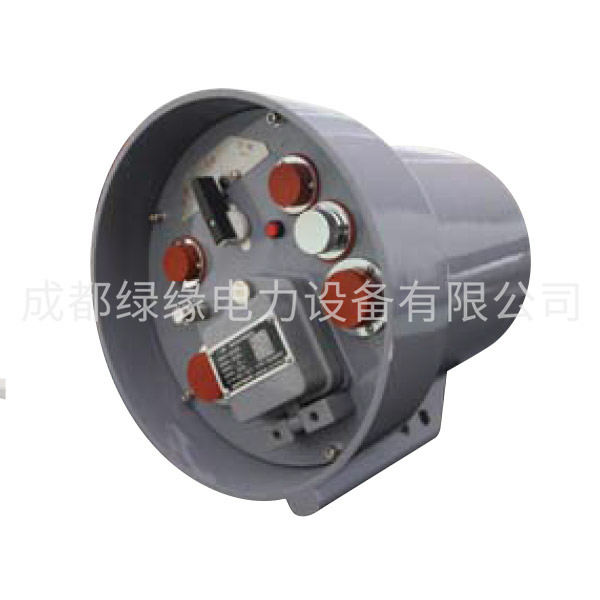

ZW43-12系列戶外高壓交流智能真空斷路器(以下簡稱“智能斷路器”), 為額定電壓1 2kV、三相交流50Hz的戶外配電開關設備, 主要由ZW43-12戶外高壓交流真空斷路器本體、DK系列配電自動化饋線終端、外置電壓互感器和控制電纜等部分組成, 可根據用戶需要加裝避雷器、單側隔離開關或雙側隔離開關。
ZW43-12C型戶外高壓交流真空重合器具有過載及短路保護、速斷保護、定時限延時保護及自動重合功能，有效保證線路良好運行。
ZW43-12F型戶外高壓交流分界真空斷路器具有遠程管理模式、保護控制功能及通訊功能，能可靠判斷、檢測界內于變電站、工礦企業、城市和農村電網作為控制和保護之用, 特別適用于需頻繁操作的場所和城市毫安級零序電流及相間故障短路電流, 實現自動切除單相接地故障和相間短路故障。
智能斷路器符合GB 1984—2014《高壓交流斷路器》、DL/T 402—2007《高壓交流斷路器訂貨技術條件》、DL/T 403—2000《12kV～40.5kV高壓真空斷路器訂貨技術條件》及DL/T 721—2013《配電自動化系統遠方終端》等技術標準。

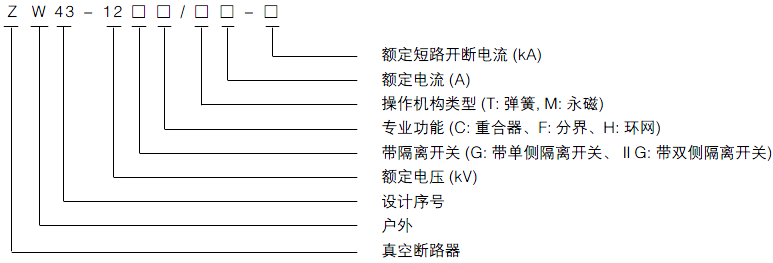

型號及含義
使用環境條件
☆ 海拔: 不超過1000m, 如海拔高于1000m, 則額定絕緣水平應進行相應修正;
☆ 環境溫度: 上限+45℃, 下限-40℃, ******日溫差25K;
☆ 濕度: 日相對濕度平均值≤95%, 月相對濕度平均值≤90%;
☆ 太陽輻射強度: ≥0.1W/cm2;
☆ 風速: 34m/s;
☆ 污穢等級: e級;
☆ 覆冰厚度: ≤10mm;
☆ 耐受地震能力: 水平加速度0.3g,
垂直加速度0.2g。
主要優特點
☆ 總體結構為三相支柱式結構, 采用APG固封極柱技術, 密封性能好, 具有良好的防潮和防凝露性能;

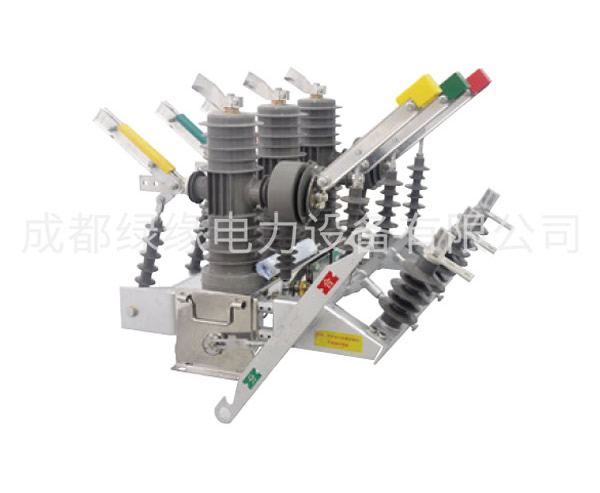

☆ 可帶雙側隔離開關, 使電路和電氣設備檢修更加安全;
☆ 采用小型化設計, 體積小、重量輕、免維護, 使用壽命長;
☆ 操動機構設計新穎, 結構簡單, 動作可靠;
☆ 可實現三段式保護、零序接地保護、重合閘及遠方通信等功能。

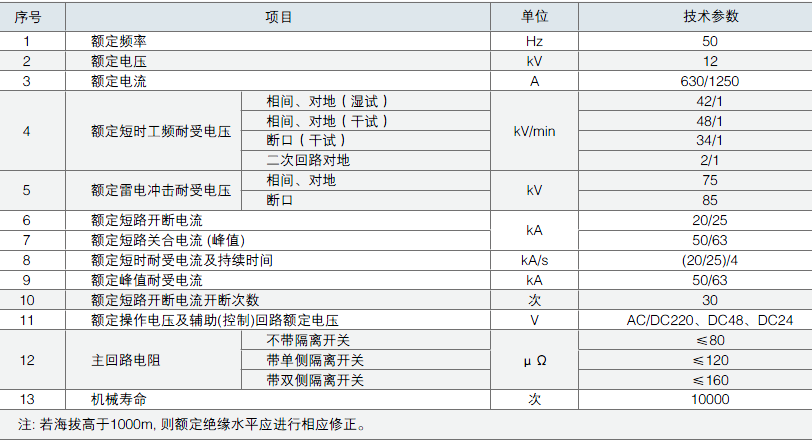

技術參數

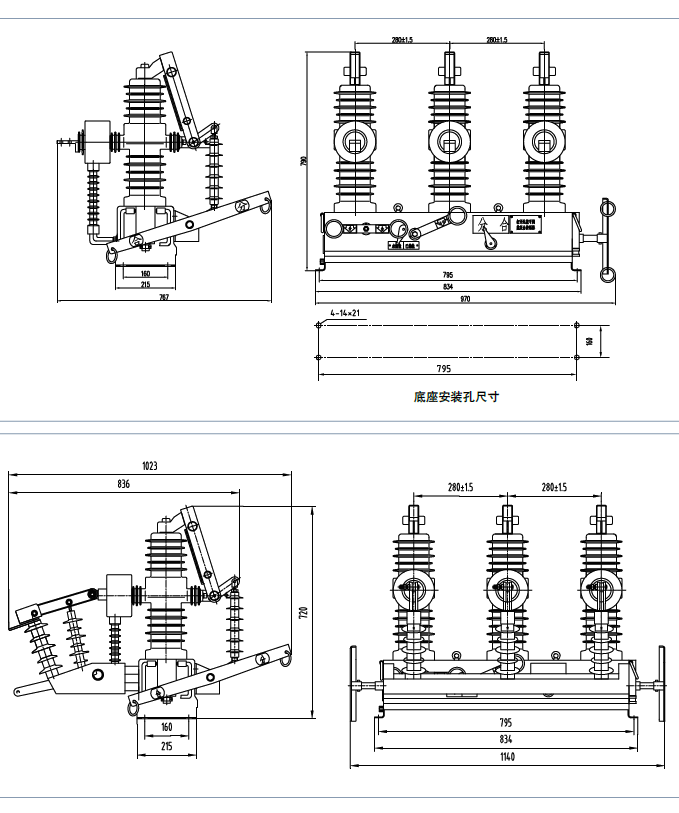

外形及安裝尺寸
