10KV單芯戶內 外熱縮終端
一、產品介紹

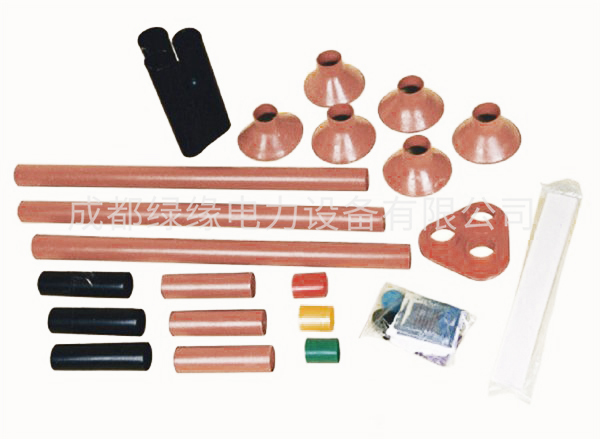

熱縮型中壓產品廣泛應用于8.7～15KV交聯電纜終端和中間連接的接續絕緣處理。具有體積小、重量輕、運行可靠、安裝方便等特點。根據用戶需要可進行多芯電纜、雙地線結構或特殊要求的產品設計。
二、產品示例
1、WSY-10/3.2表示10kV交聯電纜戶外熱縮終端，適用于截面為70~120mm2的三芯電纜；
2、JSZ-10/3.1表示10kV油浸紙絕緣電纜熱縮中間接頭，適用于截面為25~50mm2的三芯電纜。
10KV單芯戶內、外熱縮終端產品電性能指標 :
| 序號 | 試驗項目 | 試驗標準 | 試驗結果 | 結論 |
| 1 | 工頻耐壓1min | 45kv干態（戶內終端、中間連接 | 未擊穿、未閃絡 | 通過 |
| 2 | 局部放電 | 13kv, ㄑ20PC | 13kv, ㄑ20PC | 通過 |
| 3 | 恒壓負荷循環 | 導體溫度950C,加熱5h,冷卻3h三個星期不擊穿、不閃絡 | 未擊穿、未閃絡 | 通過 |
| 4 | 雷電沖擊1.2/50US | 105kv正負極性各10次不擊穿、不閃絡 | 未擊穿、未閃絡 | 通過 |
| 5 | 直流耐壓負極性15min | 52kv,15min不擊穿、不閃絡 | 未擊穿、未閃絡 | 通過 |
| 6 | 工頻耐壓4h | 35kv,4h不擊穿、不閃絡 | 未擊穿、未閃絡 | 通過 |
10kV交聯聚乙烯熱縮電纜附件規格 :
| 適用電纜截面 | 戶外熱縮終端 | 戶內熱縮終端 | 中間熱縮連接 | ||||
| 序號 | 截面（mm2） | 一芯 | 三芯 | 一芯 | 三芯 | 一芯 | 三芯 |
| 0 | 10~16 | WSY-10/1.0 | WSY-10/3.0 | NSY-10/1.0 | NSY-10/3.0 | JSY-10/1.0 | JSY-10/3.0 |
| 1 | 25~50 | WSY-10/1.1 | WSY-10/3.1 | NSY-10/1.1 | NSY-10/3.1 | JSY-10/1.1 | JSY-10/3.1 |
| 2 | 70~120 | WSY-10/1.2 | WSY-10/3.2 | NSY-10/1.2 | NSY-10/3.2 | JSY-10/1.2 | JSY-10/3.2 |
| 3 | 150~240 | WSY-10/1.3 | WSY-10/3.3 | NSY-10/1.3 | NSY-10/3.3 | JSY-10/1.3 | JSY-10/3.3 |
| 4 | 300~630 | WSY-10/1.4 | WSY-10/3.4 | NSY-10/1.4 | NSY-10/3.4 | JSY-10/1.4 | JSY-10/3.4 |
