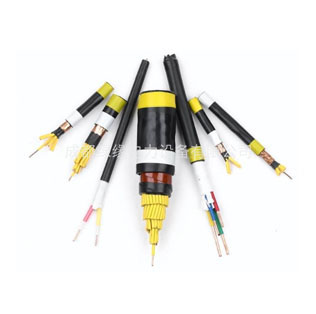

KVV22 10×4-16×2.5 控制電纜
產品介紹
KVV22 10×4-16×2.5控制電纜
使用特性：額定電壓：U0/U為450/750V
電纜導體的允許長期最高工作溫度為70℃。電纜敷設時環境溫度不低于0℃。電纜的允許彎曲半徑：無鎧裝層及有紡織屏蔽的電纜，應不小于電纜外徑的6倍；有鎧裝或銅帶屏蔽結構的電纜，應不小于電纜外徑的12倍
用途：本產品供交流額定電壓500V或直流電壓1000V及以下配電裝置中電器，儀表接線之用。
KVV22 10×4-16×2.5 控制電纜規格參數：
| 芯數×標稱截面 | 電纜參考外徑mm | 電纜參考重量mm | 20℃******直流電阻Ω/km | 70℃最小絕緣電阻Ω/km |
| 10×4 | 22.8 | 878 | 4.61 | 0.0085 |
| 10×6 | 24.9 | 1126 | 3.08 | 0.0070 |
| 10×10 | 33.5 | 2144 | 1.83 | 0.0065 |
| 12×0.75 | 15.9 | 375 | 24.5 | 0.012 |
| 12×1.0 | 16.6 | 422 | 18.1 | 0.011 |
| 12×1.5 | 18.5 | 536 | 12.1 | 0.011 |
| 12×2.5 | 21.5 | 747 | 7.41 | 0.010 |
| 12×4 | 23.4 | 970 | 4.61 | 0.0085 |
| 12×6 | 25.5 | 1256 | 3.08 | 0.0070 |
| 14×0.75 | 16.5 | 409 | 24.5 | 0.012 |
| 14×1.0 | 17.2 | 463 | 18.1 | 0.011 |
| 14×1.5 | 19.7 | 610 | 12.1 | 0.011 |
| 14×2.5 | 22.4 | 831 | 7.41 | 0.010 |
| 14×4 | 24.4 | 1089 | 4.61 | 0.0085 |
| 14×6 | 26.7 | 1419 | 3.08 | 0.0070 |
| 16×0.75 | 17.2 | 445 | 24.5 | 0.012 |
| 16×1.0 | 17.9 | 506 | 18.1 | 0.011 |
| 16×1.5 | 20.5 | 670 | 12.1 | 0.011 |
| 16×2.5 | 23.4 | 920 | 12.1 | 0.010 |
