FXBW4-500/180 FXBW4-750/400復合懸式絕緣子

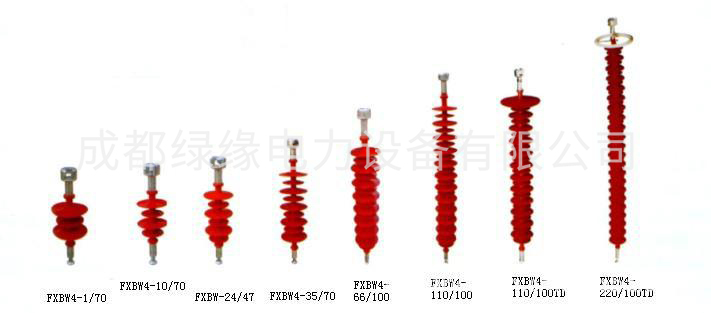

一、產品介紹
FXBW4-500/180 FXBW4-750/400復合懸式絕緣子由鐵帽、瓷瓶套管件（懸式或硅橡膠）和鋼腳（導電桿）組成，并用水泥膠合劑膠合為一體。本產品全部采用國際*********的圓柱頭型結構，其特點是頭部尺寸小。重量輕，強度高和爬電距離大?？晒?jié)約金屬材料和降低線路造價。為滿足帶電作業的需要，在帽沿上采用國內傳統的結構形狀。
二、產品特點
1、強度高，重量輕。
2、濕閃污閃電壓高。
3、運行維護方便。
4、不易破碎，防止以外事故。
三、安全注意事項
1、復合懸式絕緣子運輸及安裝中應輕拿輕放，不應投擲，并避免與各類雜件(導線、鐵板、工具等)及尖硬物碰撞、摩擦。
2、復合絕緣子起吊時，繩結要打在端部附件上，嚴禁打在傘裙或護套上， 繩子必須碰及傘裙與護套部分時，應在接觸部分用軟布包裹。
3、不得將復合絕緣子當作放（收）線的輔助工具，以免使其受到沖擊力或彎矩而損傷絕緣子。
4、嚴禁腳踩絕緣子傘裙。
5、安裝均壓環時，應注意調整，使環與絕緣子軸線垂直，安裝位置見右圖，對于開口型均壓環，注意兩端開口方向一致，以利于放電，保護傘裙。
FXBW4-500/180 FXBW4-750/400復合懸式絕緣子技術參數表:
| 規格型號 | 額定電壓kV | 客定機械拉伸負荷KN | 連接標記 | 結構高度H（mm） | 最小電弧距離h（mm） | 最小公稱爬電距離h（mm） | 雷電全波沖擊耐受電壓（峰值kV不小于 | 操作沖擊耐受電壓（峰值）kV不小于 | 工頻濕耐受電壓1minkv(有效值)kV不小于 |
| FXBW4-500/180 | 500 | 180 | 20R | 4450±50 | 4000 | 15000 | 2250 | 1240 | 740 |
| FXBW3-500/210 | 500 | 210 | 20R | 4030±50 | 3650 | 13750 | 2050 | 1240 | 740 |
| FXBW3-500/210-4340 | 500 | 210 | 20R | 4340±50 | 3650 | 13750 | 2050 | 1240 | 740 |
| FXBW4-500/210 | 500 | 210 | 20R | 4450±50 | 4000 | 15000 | 2250 | 1240 | 740 |
| FXBW3-500/240 | 500 | 240 | 20R | 4030±50 | 3650 | 13750 | 2050 | 1240 | 740 |
| FXBW3-500/240-4340 | 500 | 240 | 20R | 4340±50 | 3650 | 13750 | 2050 | 1240 | 740 |
| FXBW4-500/240 | 500 | 240 | 20R | 4450±50 | 4000 | 15000 | 2250 | 1240 | 740 |
| FXBW3-500/300 | 500 | 300 | 24R | 4340±50 | 3650 | 13750 | 2050 | 1240 | 740 |
| FXBW4-500/300 | 500 | 300 | 24R | 4450±50 | 4000 | 15000 | 2250 | 1240 | 740 |
| FXBW4-500/300-6460 | 500 | 300 | 24R | 6460±50 | 6000 | 15000 | 2250 | 1240 | 740 |
| FXBW4-500/400 | 500 | 400 | 28R | 4450±50 | 4000 | 15000 | 2250 | 1240 | 740 |
| FXBW4-750/160 | 750 | 160 | 20R | 6650±50 | 6000 | 21600 | 2700 | 1800 | 1125 |
| FXBW4-750/210 | 750 | 210 | 20R | 6650±50 | 6000 | 21600 | 2700 | 1800 | 1125 |
| FXBW4-750/240 | 750 | 240 | 20R | 6650±50 | 6000 | 21600 | 2700 | 1800 | 1125 |
| FXBW4-750/300 | 750 | 300 | 24R | 6650±50 | 6000 | 21600 | 2700 | 1800 | 1125 |
| FXBW4-750/400 | 750 | 400 | 28R | 6650±50 | 6000 | 21600 | 2700 | 1800 | 1125 |
