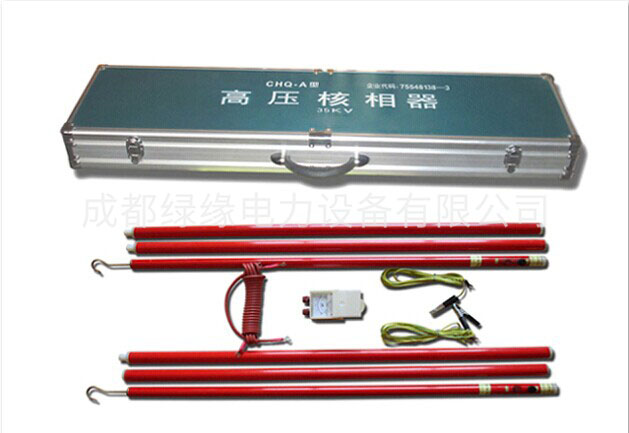

10KV高壓核相器
一、產品簡介
10KV核相器取出射器X和發射器Y連接高壓輸出桿（內置發射天線），通過儀器提供的測試線一端兩個小夾子分別聯接發射器X和發射器彎鉤上。
二、產品用途
（1）運行電壓下，進行高壓電力線路的核定相位工作，屬帶電測試工具，特別對直接接觸高電壓的核相棒進行了較高的工頻耐壓試驗。結果表明其絕緣性能和安全距離均能滿足電業安全規程要求。另外由于核相棒末端有放電指示管，當核相棒末端與核相表連線斷開情況下，也能保證人身和設備安全。
（2）從模擬兩端電壓來看******相位差30º的同名相電壓（如經過長距離輸電的線路），雖然調節r和r’電阻不能使電橋完全平衡。但與不同名相的其他兩相所測得Ig值相比，它們之間的差值2~3倍，仍能分辨三相的不同相位。
（3）該儀器經過一定的高壓校驗后，還可作測量高電壓之用。
1、室內校驗方式
a、取出射器X和發射器Y連接高壓輸出桿（內置發射天線），通過儀器提供的測試線一端兩個小夾子分別聯接發射器X和發射器彎鉤上。一頭插入220V電源后（因為220V一相火線，改成雙火線，電壓低）、打開接收器電源開關。出現波形后可認為儀器正常.
2、現場使用
a. 使用前必須遵守《電力安全工具預防性試驗規程》工作要求。
b. 將10KV核相儀發射器X和發射器Y分別連接絕緣桿（絕緣桿伸出長度根據電壓使用）
c. 打開接收器電源開關，接收器自動跟蹤顯示X、Y相的波形曲線。顯示X、Y相之間相位差。（≤±20度為同相，>20度為異相）并顯示同相或不同相。
1. 10KV核相儀技術參數
使用范圍：10V～110kV
試品狀態：線路或設備帶電部分
離地高度：小于20米
發射器之間******距離：小于100米，配軟天線一支、可插入接收器后部。接收效果更好。特別由于現場干擾情況下。
三、注意事項
1、現場操作必須遵守《電力安全工具預試規程》工作要求。
2、使用前必須對儀器進行自檢，發射器、接收器電池必須充足，否則影響發射及接收靈敏度。
3、使用過程中不能大于有效接收距離，發射器盡量置于開闊處。
4、使用過程中避免無線電發射裝置使用，以免干擾接收器無法判別。
5、在試驗時，試驗人員穿絕緣鞋且處在安全距離以外區域。
