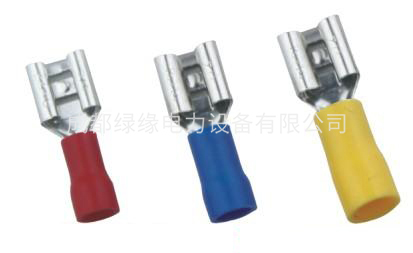

母預絕緣片形端頭
產品概述
母預絕緣片形端頭產品廣泛應用于電氣自動化，電機儀表、計算機、機床、石油化工、汽車制造、紡織機械等。本公司所生產的端子采用99.90%的純銅參照美國、日本、德國等先進工業國家的技術標準。按ISO 9001管理體系組織生產制造，尾部縫處焊銀，表面鍍錫，內孔制有羅紋線，提高電氣連接的可靠性。
按國際通用色別區分等特點，電連接的性能可靠、安全、美觀，適應現代工業的技術和配套要求。
母預絕緣片形端頭型號參數
導線截面：0.5～1.5mm2（美國線規 22～16) 電大電流：Imax=10A 材質：黃銅
| 型 號 | Name Tab(mm) | 材料厚度 | 尺寸Dimension(mm) | 顏色 | ||||
| B | Dφ | dφ | L | H | ||||
| FDD 1.25-110(5) | 0.5×2.8 | 0.3 | 3.8 | 3.8 | 1.7 | 19.0 | 10.0 | 紅 |
| FDD 1.25-110(8) | 0.8×2.8 | 0.3 | 3.8 | 3.8 | 1.7 | 19.0 | 10.0 | |
| FDD 1.25-187(5) | 0.5×4.75 | 0.35 | 5.6 | 3.8 | 1.7 | 19.0 | 10.0 | |
| FDD 1.25-187(8) | 0.8×4.75 | 0.35 | 5.6 | 3.8 | 1.7 | 19.0 | 10.0 | |
| FDD 1.25-205 | 0.5×5.2 | 0.35 | 6.5 | 3.8 | 1.7 | 20.0 | 10.0 | |
| FDD 1.25-250 | 0.8×6.35 | 0.4 | 7.4 | 3.8 | 1.7 | 21.0 | 10.0 | |
電大電流:4～6mm2（美國線規 12～10) 電大電流：Imax=24A 材質：黃銅
| Item No | Name Tab(mm) | Thickness of material | Dimension(mm) | Color | ||||
| B | Dφ | dφ | L | H | ||||
| FDD 5.5-250 | 0.8×6.35 | 0.4 | 7.4 | 5.7 | 3.4 | 25.0 | 13.0 | 黃 |
| FDD 5.5-375 | 1.2×9.4 | 0.5 | 10.9 | 5.7 | 3.4 | 29.6 | 13.0 | |
| Item No | Name Tab(mm) | Thickness of material | Dimension(mm) | Color | ||||
| B | Dφ | dφ | L | H | ||||
| FDD 2-110(5) | 0.5×2.8 | 0.3 | 3.8 | 4.3 | 2.3 | 19.0 | 10.0 | 藍 |
| FDD 2-110(8) | 0.8×2.8 | 0.3 | 3.8 | 4.3 | 2.3 | 19.0 | 10.0 | |
| FDD 2-187(5) | 0.5×4.75 | 0.35 | 5.6 | 4.3 | 2.3 | 19.0 | 10.0 | |
| FDD 2-187(8) | 0.8×4.75 | 0.35 | 5.6 | 4.3 | 2.3 | 19.0 | 10.0 | |
| FDD 2-205 | 0.5×5.2 | 0.35 | 6.5 | 4.3 | 2.3 | 20.0 | 10.0 | |
| FDD 2-250 | 0.8×6.35 | 0.4 | 7.4 | 4.3 | 2.3 | 21.0 | 10.0 | |
| FDD 2-312 | 0.8×8.0 | 0.4 | 9.0 | 4.3 | 2.3 | 23.0 | 10.0 | |
