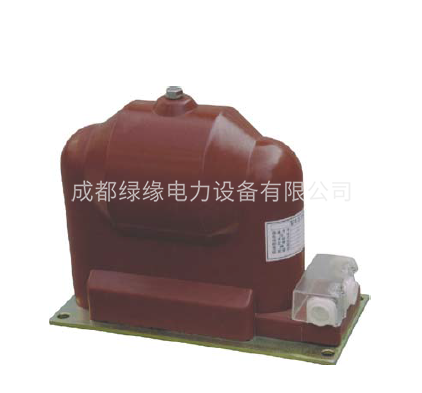

JDZX9-3G JDZX9-6G JDZX9-10G系列電壓互感器
一、結構簡介
JDZX9-3G JDZX9-6G JDZX9-10G系列電壓互感器型電壓互感器為全封閉產品。一、二次繞組和鐵芯均澆注在環(huán)氧樹脂內，絕緣性能優(yōu)良，耐潮濕。除JDZX9-3G JDZX9-6G JDZX9-10G為半絕緣結構外，其余均為全絕緣結構。
二、技術參數
1. 局部放電水平符合GB1207-1997《電壓互感器》標準
2. 產品表面爬電距離滿足Ⅱ級污穢等級
3. 負載的功率因數 ：COSφ=0.8 (滯后)
4. 其他技術參數見表
三、注意事項
1. 使用時二次繞組不能短路及超負荷運行。
2. JDZX9-3G、JDZX9-6G、JDZX9-10G為半絕緣結構，只能進行感應耐壓試驗，開關柜進行工頻耐壓試驗時，應將互感器與開關柜斷開。
JDZX9-3G JDZX9-6G JDZX9-10G系列電壓互感器產品參數：
| 型號 | 額定電壓比 | 準確級及準確級組合額定二次輸出 | 極限輸出 | 額定絕緣水平 | 表面爬電距離 | 一次熔斷器 | 重量 | 備注 | 接線圈 |
| JDZX9-3G | 3000/√3；100/√3；100//√3 | 0.2/6P(3P)-30/100 0.5/6P(3P)-60/100 1/6P(3P)-180/100 3/6P(3P)- 500/100 | 600 | 3.6/23/40 |
| 0.5 |
| - | 圖5 |
| JDZX9-6G | 6000/√3；100/√3；100/√3 | 7.2/32/60 | |||||||
| JDZX9-10G | 10000/√3；100/√3；100/√3 | 12/42/75 | 0.2 | ||||||
| 10000/√3；100/√3；100/√3；100/√3 | 0.2/0.2/6P(3P)-15/15/100 0.2/0.5/6P(3P)-15/20/100 0.5/0.5/6P(3P)-40/40/100 | 300/300 |
