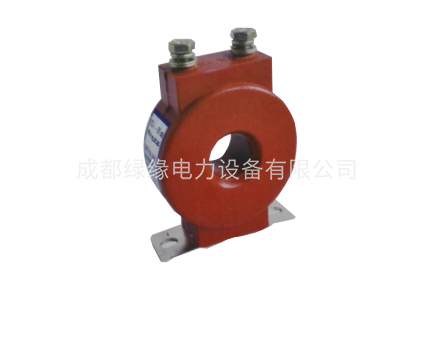

XD1-12 XD1-14 XD1-15 XD1-16限流電抗器
一、產品概述
XD1-12 XD1-14 XD1-15 XD1-16限流電抗器是采用不飽和聚酯要樹脂澆注成型的干式電抗器。做電容器投入限制瞬間涌流之用。
二、正常工作條件和安裝條件
1、環境空氣溫度：-5℃~+40℃；
2、相對濕度：40℃時≤50%；20℃時≤90%；
3、海拔高度：≤1000m環境條件：無有害氣體和蒸汽，無導電性或爆炸性塵埃，無劇烈的機械振動；
4、每臺三相電容器每相均應配置一只電抗器。當三相并列安裝時應注意電抗器接線的進出方向，其中間相必須和兩側相的接線相反，如兩側相首端X1為進線，則中間相末端X2為進線。電抗器相互間中心距離不得小于42mm。
一、XD1-12 XD1-14 XD1-15 XD1-16限流電抗器主要技術參數 ：
| 產品型號 | 所配電容容量（Kvar） | 額定電壓(V) | 額定電流(A) | 限流倍數(Ln) |
| XD1-12 | 12 | 380 | 22.5 | ≥50 |
| XD1-14 | 14 | 380 | 26 | ≥50 |
| XD1-15 | 15 | 380 | 28 | ≥50 |
| XD1-16 | 16 | 380 | 30 | ≥50 |
| XD1-18 | 18 | 380 | 33.6 | ≥50 |
| XD1-20 | 20 | 380 | 37.5 | ≥50 |
| XD1-25 | 25 | 380 | 47 | ≥50 |
| XD1-30 | 30 | 380 | 56 | ≥50 |
| XD1-40 | 40 | 380 | - | ≥50 |
| XD1-50 | 50 | 380 | - | ≥50 |
| XD1-60 | 60 | 380 | - | ≥50 |
二、XD1-12 XD1-14 XD1-15 XD1-16限流電抗器外型尺寸 ：
| 產品型號 | 外型尺寸L×W×H(mm) |
| XD1-12 | 90×32×90 |
| XD1-14 | 90×32×90 |
| XD1-15 | 90×32×90 |
| XD1-16 | 90×32×90 |
| XD1-18 | 90×32×90 |
| XD1-20 | 110×48×110 |
| XD1-25 | 110×48×110 |
| XD1-30 | 110×48×110 |
| XD1-36 | 110×48×110 |
| XD1-40 | 110×48×110 |
| XD1-50 | - |
| XD1-60 | - |
