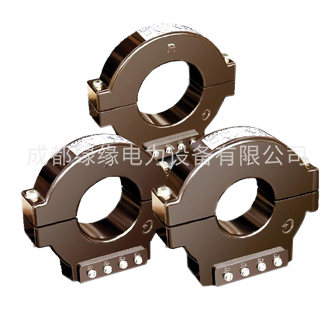

LXBK系列零序電流互感器
一、產品概述
LXBK1-80,LXBK1-100,LXBK1-120零序電流互感器為戶內裝置，是專門為35KV戶內電纜頭出線而設計的開合式電流互感器，作為額定頻率50HZ或60HZ，額定電壓6-35KV的電力系統中作繼電保護用。
二、結構簡介
本型電流互感器為開合式。二次繞組及鐵芯均澆注在聚脂樹脂內。安裝時可將互感器分為兩半，中間窗孔供一次母線穿過，然后用螺栓擰緊。
三、技術參數
1. LXBK1-80,LXBK1-100,LXBK1-120型互感器的一次主絕緣由電纜保證，產品僅考核二次繞組的絕緣性能。二次繞組對地能承受3 kV工頻耐壓。
2. 額定二次電流：1A
3. 額定一次電流、準確級及額定輸出見表。
LXBK系列零序電流互感器產品參數：
| 額定一次電流 | 準確級 | 額定輸出 (VA) |
| 50 | 10P10 | 1 |
| 75 | 1.6 | |
| 100 | 2.5 | |
| 150 | 5 | |
| 200 | 5 | |
| 300 | 5 | |
| 400 | 5 | |
| 600 | 5 |
