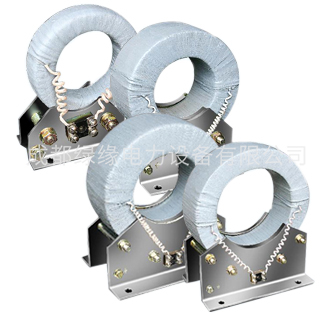

LJ系列零序電流互感器
一、產品介紹
LJ-1,LJ-2,LJ-4，LJ-7序電流互感器為戶內型產品，供接地電流系統中發電機、同期調相機或電動機的接地保護用。與本型電流互感器連用的繼電器為 DD-11/0.2型，當保護范圍內有接地故障時，故障電流通過電纜在互感器二次回路中產生 零序電流使繼電器動作。
二、結構簡介
LJ-1,LJ-2,LJ-4, LJ-7序電流互感器導磁材料采用經退火處理的環型鐵芯;得以在一次零序電流一但達到整定電流,二次準確輸出電流供繼電器動作,以達到保護的目的。
LJ系列零序電流互感器技術參數：
| 產品型號 | 可穿電纜根數 | 二次回路 | 一次最小動作電流 | 二次回路中不平衡電壓 | 額定絕緣水平 | |
| 二次負載 | 整定電流 | |||||
| LJ-2 | 1～2 | 10 | 0.03 | 1.3 | 40 | 0.5/3 |
| LJ-4 | 3～4 | 40 | ||||
| LJ-7 | 5～7 | 30 | ||||
LJ系列零序電流互感器外形安裝：
| Type | A | B | C | E | h | H | ΦD | Φd |
| LJ-2 | 150 | 200 | 155 | 195 | 195 | 295 | 230 | 118 |
| LJ-4 | 220 | 280 | 155 | 205 | 217 | 335 | 285 | 143 |
| LJ-7 | 220 | 300 | 155 | 195 | 235 | 375 | 310 | 198 |
