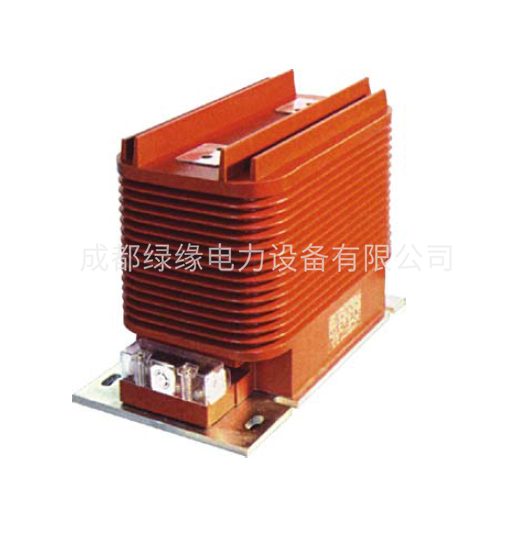

LZZBJ9-35 250W2G1電流互感器
一、結構簡介
LZZBJ9-35 250W1G1電流互感器為環氧樹脂全封閉澆注，全封閉式絕緣，適用于額定電壓35kV及以下，額定頻率50Hz電力系統中，作計量、測量及繼電保護用.產品體積小，重量輕,運行穩定,免維護。并且具有優良的動熱穩定性能.可以根據用戶要求，生產為多變比形式，有利于擴容，減少投資.計量用級次采用超微晶合金鐵心制造，測量及保護用級次采用進口優質硅鋼片鐵心制造。產品精度高、功耗小，溫升低，運行穩定可靠。
特別適用于35kV小型化開關柜，可以根據用戶要求，加大互感器上側絕緣隔板，優化開關柜內部空間，加強相間絕緣，使開關內部布局整齊、美觀。
二、技術參數
引用標準 GB1208-2006《電流互感器》
IEC69944-1：2003《互感器 第1部分：電流互感器》
GB311.1-1997《高壓輸變電設備的絕緣配合》
JB/T5356-2002《電流互感器試驗導則
電氣性能
額定電壓:35 kV
額定頻率:50 Hz
額定絕緣水平:40.5/95/185 kV
額定一次電流:20～2000 A
額定二次電流:5或1 A
局部放電水平:48 kV,≤50 pC 28 kV,≤20 pC
三、環境條件
戶內環境溫度: -5～40 ℃
24h內相對濕度平均值: ≤95 %
1月內相對濕度平均值: ≤90 %
額定海拔高度:≤1000 m
防污穢等級: Ⅱ
LZZBJ9-35 250W2G1電流互感器技術參數：
| 額定一次電流 | 準確級組合 | 二次額定輸出 | 一秒熱穩定電流(KA) | 動穩定電流(KA) | ||
| 0.2 | 0.5 | 5P20 | ||||
| 20-100 | 0.2/0.2 0.2/0.5 0.5/0.5 0.2/5P20 0.5/0.58P20 | 10 | 15 | 15 | 200lim | 500lin |
| 150-200 | 31.5 | 80 | ||||
| 300-500 | 31.5/2 | |||||
| 600-1250 | 15 | 30 | 20 | 31.5/4 | ||
| 1500-2000 | 20 | 40 | 30 | 40/4 | 125 | |
| 2500 | 20 | 40 | 20 | |||
