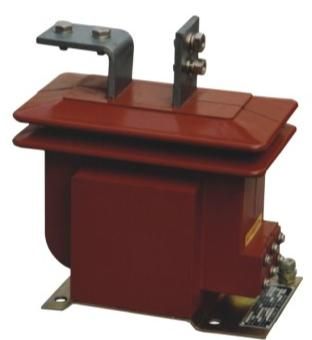

LZJC-10Q型電流互感器（LZJ-10全封閉型）
一、產品概述
本型電流互感器為環氧樹脂澆注絕緣、戶內型產品。適用于額定頻率50Hz、額定電壓10kV的交流電力系統中，作電流、電能測量及繼電保護用。
二、結構簡介
本型電流互感器為支柱式、全封閉結構，鐵芯采用優質冷軋硅鋼片卷繞成環形，二次線圈均繞于圓周上，連同一次均澆注在環氧樹脂澆注體內，具有優良的絕緣性能和防潮能力，適宜于污穢、凝露環境下使用。產品底部的安裝板上有安裝孔及接地螺栓，互感器為減極性接線。
三、使用環境
3.1 海拔3000米以內；
3.2 周圍介質溫度-5℃～+40℃；
3.3 空氣的相對濕度不超過90%(溫度為25℃時) ；
3.4 無嚴重影響互感器絕緣的氣體、蒸汽、塵埃及其它爆炸性或浸蝕性介質；
3.5 安裝場所無劇烈震動和顛簸。
四、規格及技術參數
4.1額定電壓：10kV；
4.2 額定頻率：50Hz；
4.3 額定一次電流：5、10、15、20、30、40、50、75、100、150、200、300、400、500、600、8000、1000A；
4.4 額定二次電流：5A；
4.5 級次組合：0.5/10P10或0.5/10P15、0.2/10P10、0.2S/0.2、0.5/0.5；
4.6 額定負荷(COSf=0.8滯后) ；
計量(1S)0.2S、0.2、0.5級為10VA；
繼保(2S)10P級為15VA；
4.7 繼保(2S)額定準確限值系數(10%倍數) ：≥10；
4.8 短時熱電流和動穩定電流見表1：
4.9 絕緣水平
① 工頻試驗電壓：一次對二次及對地42kV/1min；
② 在8.3kV試驗電壓下，局部放電量≤20pC；
③ 沿面匯露比距≥20mm/kV。
本型電流互感器為環氧樹脂澆注絕緣、戶內型產品。適用于額定頻率50Hz、額定電壓10kV的交流電力系統中，作電流、電能測量及繼電保護用。
二、結構簡介
本型電流互感器為支柱式、全封閉結構，鐵芯采用優質冷軋硅鋼片卷繞成環形，二次線圈均繞于圓周上，連同一次均澆注在環氧樹脂澆注體內，具有優良的絕緣性能和防潮能力，適宜于污穢、凝露環境下使用。產品底部的安裝板上有安裝孔及接地螺栓，互感器為減極性接線。
三、使用環境
3.1 海拔3000米以內；
3.2 周圍介質溫度-5℃～+40℃；
3.3 空氣的相對濕度不超過90%(溫度為25℃時) ；
3.4 無嚴重影響互感器絕緣的氣體、蒸汽、塵埃及其它爆炸性或浸蝕性介質；
3.5 安裝場所無劇烈震動和顛簸。
四、規格及技術參數
4.1額定電壓：10kV；
4.2 額定頻率：50Hz；
4.3 額定一次電流：5、10、15、20、30、40、50、75、100、150、200、300、400、500、600、8000、1000A；
4.4 額定二次電流：5A；
4.5 級次組合：0.5/10P10或0.5/10P15、0.2/10P10、0.2S/0.2、0.5/0.5；
4.6 額定負荷(COSf=0.8滯后) ；
計量(1S)0.2S、0.2、0.5級為10VA；
繼保(2S)10P級為15VA；
4.7 繼保(2S)額定準確限值系數(10%倍數) ：≥10；
4.8 短時熱電流和動穩定電流見表1：
4.9 絕緣水平
① 工頻試驗電壓：一次對二次及對地42kV/1min；
② 在8.3kV試驗電壓下，局部放電量≤20pC；
③ 沿面匯露比距≥20mm/kV。
LZJC-10Q型電流互感器（LZJ-10全封閉型）主要技術參數：
| 產品型號 | 額定電流比(A) | 級次組合 | 準確級及額定輸出（VA） | 一秒熱穩定電流（KA） | 動穩定電流（KA） | |||
| 0.2S | 0.2 | 0.5 | 10P15 | |||||
| LZJC-10Q | 5/5 | 0.2S/10P15 0.2/10P15 0.5/10P15 | 10 | 10 | 10 | 15 | 0.4 | 0.8 |
| 10/5 | 0.8 | 1.5 | ||||||
| 15/5 | 1.1 | 2.3 | ||||||
| 20/5 | 1.5 | 3 | ||||||
| 30/5 | 2.3 | 4.5 | ||||||
| 40/5 | 3 | 6 | ||||||
| 50/5 | 3.8 | 7.5 | ||||||
| 75/5 | 5.6 | 11.3 | ||||||
| 100/5 | 7.5 | 15 | ||||||
| 150/5 | 11.3 | 23 | ||||||
| 200/5 | 15 | 30 | ||||||
| 300/5 | 22.5 | 45 | ||||||
| 400/5 | 30 | 60 | ||||||
| 600/5 | 30 | 60 | ||||||
| 800/5 | 40 | 80 | ||||||
| 1000/5 | 45 | 90 | ||||||
| 1500/5 | 45 | 90 | ||||||
