LFSQ-10電流互感器
一、產品概述

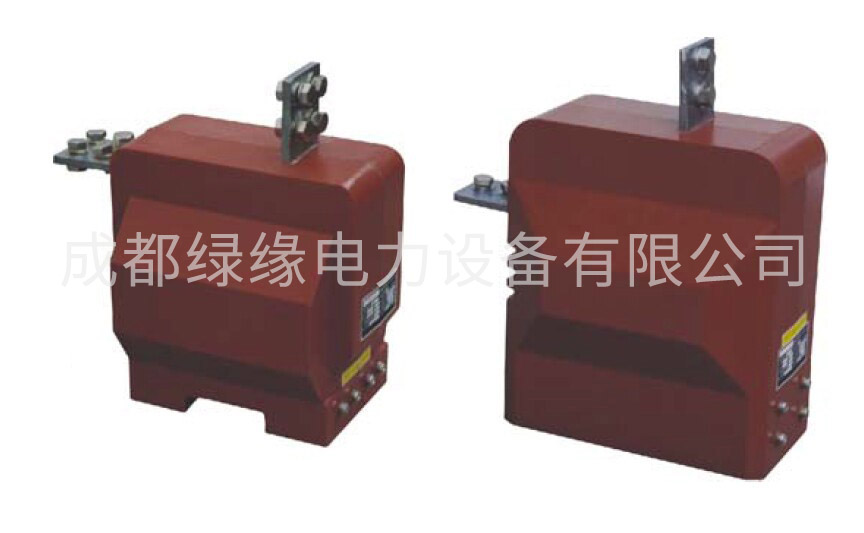

LFSQ-10Q電流互感器為環氧樹脂澆注絕緣全封閉支柱式產品，適用于額定頻率50Hz或60Hz,額定電壓10kV及以下的電力系統中，作電能計量、電流測量和繼電保護用。本產品符合IEC60044-1及GB1208《電流互感器》標準。
二、結構簡介
LFSQ-10電流互感器為環氧樹脂澆注絕緣全封閉結構，具有優良的絕緣性能和防潮能力，體積小。重量輕，適宜于任何位置、任意方向安裝。
三、技術參數
1 額定絕緣水平：12/42/75 kV；
2 額定二次電流：5A,1A；
3 額定一次電流、準確級組合、額定輸出及額定動、熱穩定電流見表：
4 局部放電水平符合GB1208《電流互感器》標準；
5 污穢等級：Ⅱ級；
LFSQ-10電流互感器產品參數：
| 型 號 | 額定一次電流(A) | 準確級組合 | 額定輸出(VA) | 短時熱電流(Ith)(kA) | 額定動穩定電流(Idyn)(kA) | ||
| 0.2 | 0.5 | 10P10 | |||||
| LFS-10Q | 5-200 | 0.2(S)/0.2(S) | 10 | 10 | 15 | 100I1n | 250 I1n |
| 250 | 27 | 67.5 | |||||
| 300 | 36 | 80 | |||||
| 400 | 45 | 90 | |||||
| 500、600 | 56 | 100 | |||||
| 750、800 | 63 | 100 | |||||
| 1000 | 80 | 130 | |||||
| LFSB-10 | 5-200 | 0.2/10P10 | 10 | 10 | 20 | 80I1n | 200 I1n |
| 300 | 0.5/10P10 | 21 | 50 | ||||
| 400 |
| 24 | 60 | ||||
| 600 |
| 30 | 70 | ||||
| 800 |
| 40 | 75 | ||||
|
|
| ||||||
LFSQ-10Q電流互感器外形及安裝尺寸、型號含義
| 型號 | 額定一次電流(A) | 準確級組合 | 額定輸出(VA) | 短時熱電流(Ith)(kA) | 額定動穩定電流(Idyn)(kA) | |||||
| 0.2S 0.5S | 0.2 | 0.5 | 10P10 | |||||||
| LFSQ-10P | 5 | 0.2(S)/0.2(S)
| 10 | 10 | 10 | 10 | 0.8 | 2 | ||
| 10 | 1.6 | 4 | ||||||||
| 15 | 6.3 | 15 | ||||||||
| 20、25 | 9.3 | 23 | ||||||||
| 30 | 12.5 | 31.5 | ||||||||
|
| 40、50 |
| 18 | 45 | ||||||
| 75 | 36 | 90 | ||||||||
| 100-250 | 45 | 100 | ||||||||
| 300 | 0.2(S)/0.2(S) 0.2(S)/0.5(S) 0.5(S)/0.5(S) 0.2(S)/10P15 0.5(S)/10P15
| 15 | 15 | 15 | 63 | 100 | ||||
| 400 | 20 | |||||||||
| 500 | 20 | 30 | 80 | 130 | ||||||
| 600-800 | 20 | 30 | 40 | |||||||
| 1000-1600 | 30 | 40 | ||||||||
