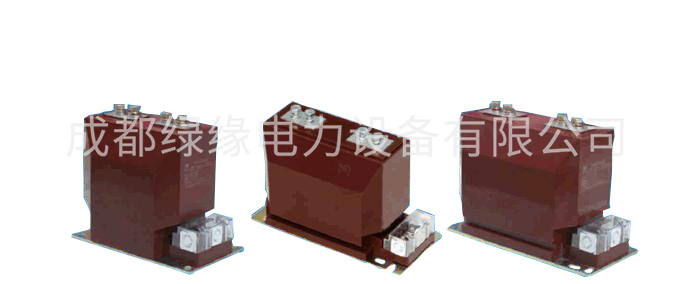

LZZBJ9-AG A1G A2G電流互感器
一、產品概述
LZZBJ9-AG A1G A2G型電流互感器是戶內環氧樹脂澆注支柱式全工況型產品，在額定頻率為50Hz額定電壓為10KV及以下的電力系統中作繼電保護或測量用，其中LZZBJ9-10AG A1G A2G裝于置式開關柜或其他形式開關柜中。
二、結構特點
本型電流互感器為支柱式結構，采用環氧樹脂全封閉澆注，耐污染及耐潮濕，也適用于熱帶地區，互感器不需要特別的維護，只需要定期清除表面污物。由于電流互感器采用環氧樹脂全封閉澆注，尺寸小、重量輕。適宜于任何位置、任意方向安裝。
三、技術參數
額定絕緣水平：12/42/75KV；
負荷的功率因素：COSΦ=0.8(滯后)；
額定二次電流：5A或1A;
污穢等級：Ⅱ級；
產品標準：GB1208-2006;
LZZBJ9-AG A1G A2G電流互感器產品參數：
| 型號 | LZZBJ9-10AG、A1G | LZZBJ9-A2G | ||||||||||||
| 規格 | 準確級組合 | 額定二次輸出（VA） | 1秒熱電流KA | 動穩定電流KA | 準確級組合 | 額定二次輸出（VA） | 1秒熱電流KA | 動穩定電流KA | ||||||
| 0.2 0.2S | 0.5 0.5S | 10P10 | 10P15 | 0.20.2S | 0.50.5S | 10P10 | 10P15 | |||||||
| 5/5 | 0.2S/10P 0.2/10P 0.2S/0.5 0.2/0.5 0.5S/10P 0.5/10 | 10 | 10 | 15 | 10 | 2 | 5 | 0.2S/10P 0.2/10P 0.2S/0.5 0.2/0.5 0.5S/10P 0.5/10 | 10 | 20 | 20 | 20 | 0.5 | 1.25 |
| 10/5 | 4 | 10 | 1 | 2.5 | ||||||||||
| 15/5 | 6 | 15 | 1.5 | 3.75 | ||||||||||
| 20/5 | 8 | 20 | 2 | 5 | ||||||||||
| 30/5 | 12 | 30 | 3 | 7.5 | ||||||||||
| 40/5 | 16 | 40 | 4 | 10 | ||||||||||
| 50/5 | 20 | 50 | 5 | 12.5 | ||||||||||
| 75/5 | 32 | 90 | 7.5 | 18.75 | ||||||||||
| 100/5 | 45 | 112.5 | 21 | 52.5 | ||||||||||
| 150/5 | 31.5 | 80 | ||||||||||||
| 200/5 | ||||||||||||||
| 300/5 | 15 | 45 | 112.5 | |||||||||||
| 400/5 | ||||||||||||||
| 500/5 | 15 | 63 | 130 | |||||||||||
| 600/5 | 63 | 130 | ||||||||||||
| 800/5 | 20 | |||||||||||||
| 1000/5 | 30 | 80 | 160 | |||||||||||
| 1200/5 | 80 | 160 | 100 | 160 | ||||||||||
| 1500/5 |
| 30 | 40 | 30 | ||||||||||
| 2000/5 | 60 | 30 | ||||||||||||
| 2500/5 | ||||||||||||||
| 3000/5 | ||||||||||||||
| 3150/5 | ||||||||||||||
LZZBJ9-AG A1G A2G電流互感器器復變比型：
| 型號 | LZZBJ9-10A1G | LZZBJ9-10A2G | ||||||
| 規格 | 準確級組合 | 相應額定輸出（VA） | 1秒熱電流（KA） | 動穩定電流（KA） | 準確級組合 | 相應額定輸出（VA） | 1秒熱電流（KA） | 動穩定電流（KA） |
| 10-15-20/5 | 0.2S/0.2S/10P10 0.2/0.2/10P10 0.5/0.2/10P10 0.5/10.5/10P10 0.5S/0.5S/10P10 | 10/15/15 10/15/15 10/15/15 10/15/15 10/15/15 | 2.7 | 4.5 | 0.2S/0.2S/10P10 0.2/0.2/10P10 0.5/0.2/10P10 0.5/10.5/10P10 0.5S/0.5S/10P10 | 10/15/20 10/15/20 10/15/20 10/15/20 10/15/20
| 0.5 | 1.25 |
| 15-20-30/5 | 4.2 | 6.6 | 1 | 2.5 | ||||
| 20-30-40/5 | 6 | 9 | 1.5 | 3.75 | ||||
| 30-40-50/5 | 9 | 11.5 | 2 | 5 | ||||
| 40-50-75/5 | 11.3 | 16.5 | 3 | 7.5 | ||||
| 50-75-100/5 | 16.8 | 22 | 4 | 10 | ||||
| 75-100-150/5 | 24 | 33 | 5 | 12.5 | ||||
| 100-150-200/5 | 33.6 | 45 | 7.5 | 18.75 | ||||
| 150-200-300/5 | 45 | 63 | 21 | 52.5 | ||||
| 200-300-400/5 | 45 | 80 | 31.5 | 80 | ||||
| 300-400-500/5 | 45 | 100 | 45 | 112.5 | ||||
| 400-500-600/5 | 0.5/0.2/10P10 0.5/0.5/10P10 0.2S/0.2S/10P10 0.5S/0.5S/10P10 0.5/0.2/10P10 | 15/20/25 15/20/25 15/20/25 15/20/25 15/20/25 | 80 | 130 |
|
| 63 | 130 |
| 500-600-800/5 | 63 | 130 | ||||||
| 800-1000-1200/5 | 80 | 160 | ||||||
| 1200-1500-2000/5 | 100 | 160 | ||||||
| 1500-2000-2500/5 | 100 | 160 | ||||||
| 2000-2500-3000/5 | 100 | 160 | ||||||
