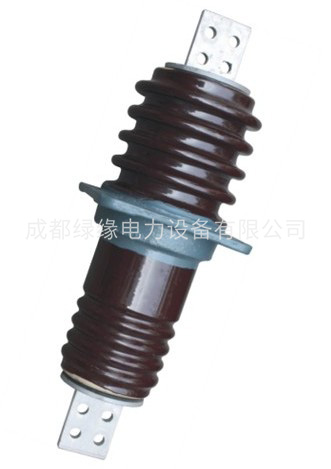

CWWL-10型戶外穿墻套管
一、用途及分類
穿墻瓷套管用于電站和變電所配電裝置及高壓電器，供導線穿過接地隔板、墻壁或電器設備外殼，支持導電部分使之對地或外殼絕緣。
穿墻瓷套管按其使用環境可分為戶內和戶外穿墻瓷套管。按穿過其中心的導體不同可分 為母線穿墻瓷套管、銅導體穿墻瓷套管和鋁導體穿墻瓷套管。
當銅導體與母線直接相連時，易產生電化腐蝕，接觸面溫升過高二導致接頭燒壞，影響設備壽命，故應采用銅鋁過渡接頭，但又給現場施工帶來麻煩，采用鋁導體瓷套管則可解決上述問題。
戶內、戶外穿墻瓷套管是由瓷件、導電桿、兩端金屬附件及安裝法蘭裝配而成。母線穿墻瓷套管是由瓷件、兩端金屬附件、母線夾板及安裝法蘭裝配而成（母線夾板通常由用戶按母線尺寸自配）。
穿墻瓷套管的各項性能符合GB12944.1《高壓穿墻瓷套管技術條件》的規定。
二、使用環境條件
1)戶內套管
環境溫度不高于+40℃，不低于-40℃
海拔不超過l000m
相對濕度月平均值不大于90%
周圍空氣應不受腐蝕性或可燃氣體、水蒸汽等明顯污穢
無經常性的劇烈振動
2)戶外套管
環境溫度不高于+40℃，不低于-40℃；
海拔不超過l000m；
風速不大于34m/s
產品的使用環境的空氣污穢程度，按GB/T5582 分為Ⅰ、Ⅱ、Ⅲ、Ⅳ等4 級；
無經常性的劇烈振動
CWWL-10型戶外穿墻套管技術參數：
a、絕緣水平
| 額定電壓 | 系統標稱電壓 | 工頻電壓（有效值） | 雷電沖擊耐受電壓（峰值）不小于 | |||
| 干耐受 | 濕耐受 | 擊穿 | 可見電暈 | |||
| 7.2 | 6 | 23 | 58 | —— | 60 | |
| 12 | 10 | 30 | 75 | —— | 75 | |
| 24 | 20 | 50 | 120 | 14.8 | 125 | |
| 40.5 | 35 | 80 | 176 | 25.8 | 185 | |
注：工頻濕耐受電壓僅適用于套管戶外端
b、5S熱短時電流
| 額定電流（A） | 熱短時電流（KA）不小于 | 額定電流（A） | 熱短時電流（KA）不小于 |
| 250 | 3.8 | 1600 | 30 |
| 400 | 7.2 | 2000 | 40 |
| 630 | 12 | 2500 | 50 |
| 1000 | 20 | 3150 | 60 |
四、基本參數
| 名稱 | 型號 | 額定電壓 | 額定電流 | 備注 |
| 鋁導體陶瓷穿墻套管 | CWWL- | 10 | 200、400、600、1000、1500、2000、3000、3150 | 銅排 |
