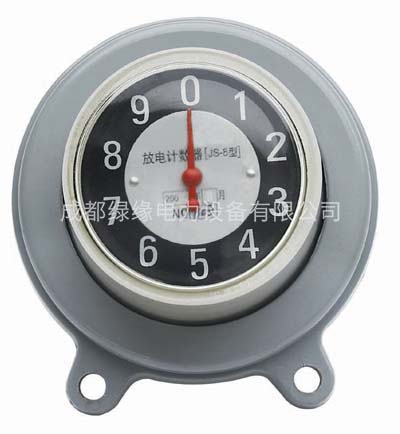

JSY-8S、JSY-8 放電計數器
一、概述
JSY系列放電計數器適用于330kV及以下電壓等級的各型碳化硅和氧化鋅避雷器，使用的環境條件與相連接的避雷器相同。該系列產品采用大功率氧化鋅閥片，具有流通容量大、適應電壓等級范圍寬，動作計數準確可靠、下限動作電流靈敏度高的特點。JSY-8型放電計數器為單指針十位數循環計數指示； JSY-8S型采用已經獲得國家發明專利的專利產品雙指針電磁計數器做計數指示，具備有計數進位功能，可連續計數100次后再進入下一循環計數周期，適合于避雷器動作頻繁地區和無人值班場所使用。JSY系列放電計數器外形采用透明耐熱玻璃罩封裝。
二、該系列產品適用于以下環境條件：
1、海拔高度不超過2000米；
2、環境溫度為：－40℃～+50℃；
3、不適用于嚴重腐蝕金屬和絕緣件的氣體環境和嚴重污穢、劇烈振動的地方。
符合標準：
我公司生產的放電計數器產品各項性能指標均符合國家機械行業JB2440-91《避雷器用放電計數器》標準。
| 產品型號 | JSY-8(S) 5/400 | JSY-8(S) 10/600 |
| 性能指標 | ||
| 適用電力系統額定電壓范圍（有效值） | 10～110 kV | 10～220 kV |
| 上限動作電流8/20μS（峰值） | 5kA | 10kA |
| 下限動作電流8/20μS（峰值） | 100A | 50A |
| 上限動作電流下殘壓（峰值） | ≤1.5 kV | ≤1.5 kV |
| 方波沖擊電流耐受能力2000μS（峰值） | 400A | 600A |
| 沖擊大電流耐受能力4/10μS（峰值） | 100kA | 100kA |
| 產品重量 | 玻璃罩產品 2.4kg | 玻璃罩產品 2.4kg |
