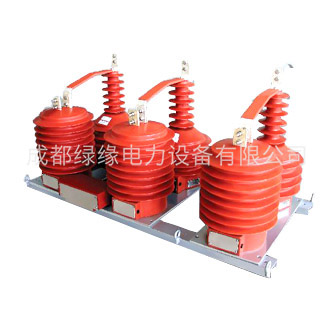

JLSZW-35干式計量箱
一、概述
戶外干式高壓計量箱JLSZW-35是由兩臺單相全絕緣電壓互感器組成三相"V"型接線，A、C相分別串接兩臺電流互感器，供35KV及以下電力線路作電流、電能計量用。電流互感器可做成高精度多變比結構，為以后系統增容帶來方便。
產品用戶外環氧樹脂澆注，外形用防雨傘裙，表面爬電距離大，具有耐電弧、防雨、防塵、耐腐蝕、耐紫外線等特點，是電網改造的理想換代產品。
二、使用條件
1、海拔高度不超過1000m；
2、環境溫度：最高+40℃；日平均不超過30℃；最低-25℃；
3、系統接地方式：中性點非有效接地系統；
4、大氣條件：大氣中無嚴重污穢。
三、使用方法和注意事項
1、本產品如用于計量分支線路的電度或用于考核線路損耗時，可將計量箱安裝在電桿的支架上。用于計量電力變壓器高壓側電度時，可與變壓器安裝在同一平臺上或安裝在電桿上。
2、新安裝運行中的計量箱發現相序相反時，會出線有功電鍍表仍然正傳，無功電度表反轉的現象，造成電度表計量錯誤，應將計量箱高壓側任意兩根對換位置，計量箱變?yōu)檎嘈蜻M(jìn)行，才能保證計量箱準確計量。
3、本產品用于二相一地的電力線路計量電度時，應將地相接在計量箱B相上，其余二相按正相序連接防止產生計量的附加錯誤。產品吊運時必須使用油箱上的吊攀。
4、組合互感器的二次接線端子b點和油箱上的接地螺栓應可靠接地，以免造成事故。
一、技術參數
產品符合標準GB17201-2007之規定
| 準確等級 | 0.2S、0.2、0.5S、0.5 | |
| 額定電壓比 | 35000/100 | |
| 額定一次電流 | 5-400A | |
| 額定二次電流 | 5A或1A | |
| 額定容量 | 電壓部分 | 0.2級，3*30VA;2*30VA |
| 電流部分 | 0.2S、0.2級，3*15VA;2*15VA | |
| 額定短時熱電流倍數 | 100/1n/1s | |
| 額定動穩定電流倍數 | 250/th | |
二、型號表
| JLSZW-35 5/5 |
| JLSZW-35 10/5 |
| JLSZW-35 15/5 |
| JLSZW-35 20/5 |
| JLSZW-35 30/5 |
| JLSZW-35 40/5 |
| JLSZW-35 50/5 |
| JLSZW-35 75/5 |
| JLSZW-35 100/5 |
| JLSZW-35 150/5 |
| JLSZW-35 200/5 |
| JLSZW-35 250/5 |
| JLSZW-35 300/5 |
| JLSZW-35 400/5 |
| JLSZW-35 500/5 |
| JLSZW-35 600/5 |
