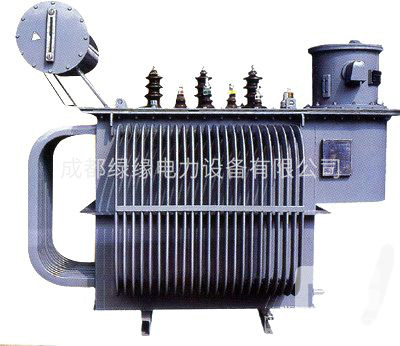

10KV/SZ9-200KVA-2500KVA有載變壓器
一、產品概述
10KV/SZ9-200KVA-2500KVA有載變壓器采用了新型絕緣結構和提高抗短路能力結構等多項科研成果,其性能達到國際先進水平. 與S7系列相比較，空載損耗平均降低10.25%，空載電流降低37.9%，負載損耗平均降低22.4%, 是節能型產品的更新?lián)Q代產品
二、使用環境
1、裝置種類：戶外類
2、正常環境使用條件：海拔不超過1000m。
環境溫度最高+40℃，最低-25℃。
3、特殊環境使用條件：海拔超過1000m。
環境溫度最高+40℃，最低-45℃。
（訂貨時詳細說明）
三、產品特點
1、帶負載調壓，滿足用戶對電壓的要求，提高供電質量，節約能源。
2、鐵芯采用優質高導磁硅鋼片，全斜階梯接縫，降低了鐵芯的空載損耗、空載電流。
3、高壓繞組采用多層圓筒式，改善了繞組的沖擊分布，繞組采用不浸漆工藝，用緊縮帶包扎，提高了繞組的機械強度。
一、型號參數
SZ9型10KV系列有載調壓電力變壓器
| 額定容量 | 電壓組合 | 聯結 | 空載 | 負載 | 短路 | 空載 | 重量 | 外形尺寸 | 規矩 | |||
| 高壓 | 分接 | 低壓(kV) | 油重 | 總量 | 長(L)×寬(W)×高(H) | |||||||
| 200 | 6 | ±4×2.5 | 0.4 | Yyn0 | 480 | 3060 | 4.0 | 1.5 | 200 | 1000 | 1650×880×1350 | 550×550 |
| 250 | 560 | 3600 | 1.4 | 230 | 1100 | 1700×900×1500 | 550×550 | |||||
| 315 | 670 | 4320 | 1.4 | 260 | 1300 | 1750×950×1600 | 660×660 | |||||
| 400 | 800 | 5220 | 1.3 | 320 | 1500 | 1800×1100×1650 | 660×660 | |||||
| 500 | 960 | 6210 | 1.2 | 360 | 1750 | 1850×1150×1700 | 660×660 | |||||
| 630 | 1200 | 7650 | 4.5 | 1.1 | 400 | 2100 | 2000×1200×1750 | 710×710 | ||||
| 800 | 1400 | 9360 | 1.0 | 620 | 2500 | 2300×1400×1850 | 820×820 | |||||
| 1000 | 1700 | 10980 | 1.0 | 670 | 2900 | 2350×1450×1900 | 820×820 | |||||
| 1250 | 1950 | 13050 | 0.9 | 690 | 3520 | 2400×1500×1950 | 920×820 | |||||
| 1600 | 2400 | 15570 | 0.8 | 890 | 4150 | 2550×1550×2000 | 920×820 | |||||
| 2000 | 2850 | 18900 | 0.8 | 950 | 4850 | 2780×1600×2280 | 1070×1070 | |||||
| 2500 | 3300 | 22350 | 0.7 | 1130 | 5900 | 2950×1800×2400 | 1070×1070 | |||||
