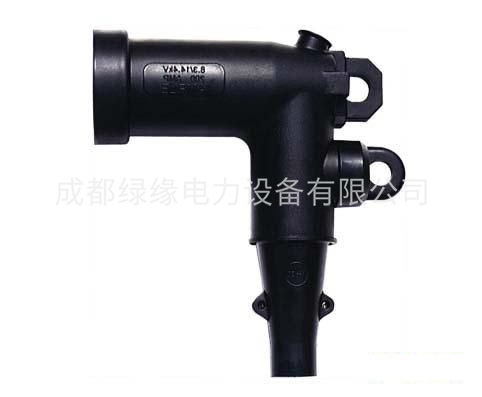

15KV肘型PT插頭JFZT-15/200
一、產品簡介
15KV200A肘型插頭用于箱變、環網柜、電纜分接箱中的主線或干線分支系統，可插在200A套管和T-11電纜接頭200A側，適用于電纜截面35-120mm2其電桿接頭具有滅弧功能，可作為負荷開關操作200A電流。
二、產品應用
用于8.7/15KV電壓等級。
用于箱變、環網柜、電纜分接箱中的主線或干線分支系統。
三、產品安裝
插拔連接非常簡單，有可靠的防松脫裝置。
安裝完成即可通電。
四、產品特點
100%工廠測試，質量有保證。
可靠的防松脫裝置，安裝快速簡便。
接觸電阻小，內帶滅弧結構。
全絕緣、全密封、全屏蔽、可觸碰。
15KV肘型PT插頭JFZT-15/200技術參數：
| 性能 | HCE-A-101 |
| 電壓等級 | 8.7/15(17.5 )kV |
| ******系統電壓 | 17.5kV |
| 持續額定電流 | 630A |
| 局部放電 | 15kV/≤10pC |
| 工頻耐壓 | 39kv/5min |
15KV肘型PT插頭JFZT-15/200規格表：
| 規 格 | 主電纜直徑 | 電纜橫截面 |
| (mm) | (mm) | 8.7/15kv(mm2) |
| 16 | 17-19 | 35-50 |
| 17.5 | 19-22 | 70-95 |
| 20.5 | 22-24 | 120 |
