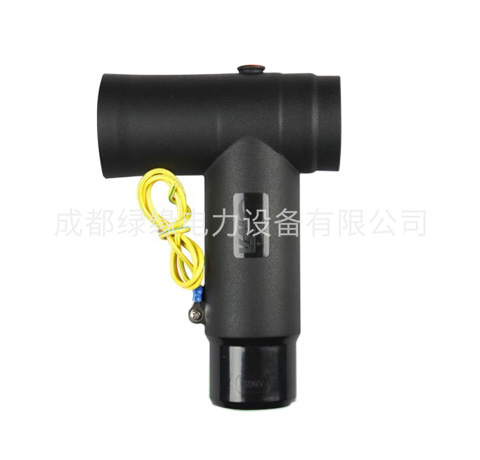

8.7/15KV屏蔽型前接頭JFQT1-15/630K
一、產品特點
■ 產品工頻耐受電壓和局部放電均高于IEC60502標準參數30%。
■ 為全絕緣、全密封、全屏蔽產品。
■ 前后接頭裝置后，中心距僅為100mm，不但充分滿足了充氣型網柜的安裝空間要求，而且使電纜分支箱的結構尺寸進一步變小。
二、產品概述
屏蔽型前/后接頭用于電纜分支箱、環網柜、箱變等，保證了該產品可實現多分支供電。
用于￠46/￠56/91.5/M16套管全密封連接。
適用于8.7/15kV、12/20kV交聯電纜，電纜截面25——400M┫。
8.7/15KV屏蔽型前接頭JFQT1-15/630K電氣參數：
| 額定電壓 | 12/20/(24)KV |
| 沖擊耐壓 | 125KV |
| 交流耐壓（5分鐘） | 54KV |
| 持續額定電流 | 630A |
| 短路電流1秒 | 33KA |
| 局部放電電量 | ≤2Pc（20）KV |
| 動穩電流 | 83.9KA/0.06s |
